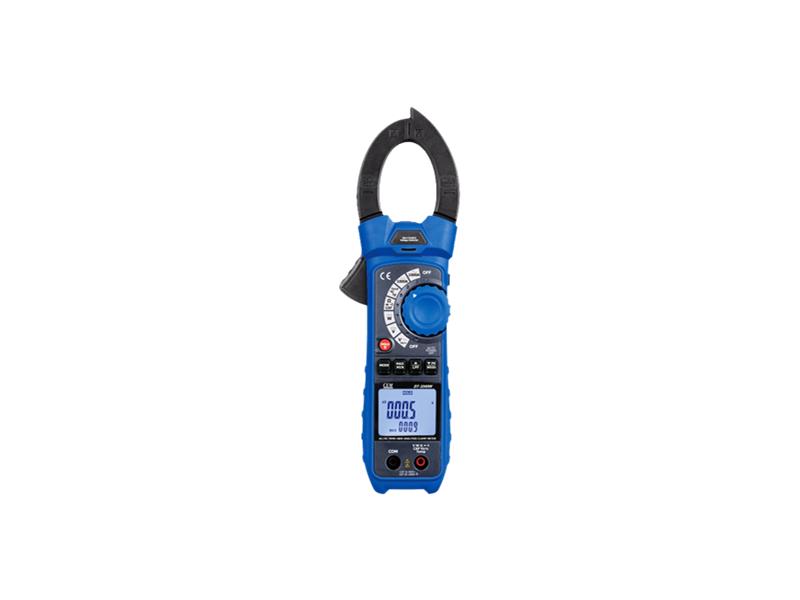

DT-3349W Cęgowy miernik jakości energii
DT-3349W
Producent:
CEM
Numer katalogowy:
DT-3349W

Profesjonalna instrukcja obsługi w języku polskim.

Przyrząd DT-3349W jest 1000A AC/DC miernikiem jakości zasilania True RMS mierzącym moc, współczynnik mocy, całkowitą zawartość harmonicznych, składowe harmoniczne, napięcia AC/DC, prądy, pojemności, analizę prądu rozruchu oraz kolejność faz.

Wbudowany filtr dolnoprzepustowy umożliwia pomiar napięć i prądów składowej podstawowej.

Przyrząd pozwala na szybki wybór wielu funkcji pomiarowych na dużym wyświetlaczu LCD.

Podwójna obudowa z tworzywa.

Pomiar True RMS dla napięć i prądów AC.

Cechy szczególne

  • Funkcja bezdotykowej detekcji napięcia (NCV)
  • Pomiar prądu rozruchu silników
  • Wbudowany filtr dolnoprzepustowy
  • Ciągłość z brzęczykiem
  • Funkcje: Min, Max, Smart DataHold, Peak Hold
  • Automatyczna latarka przy zakładaniu cęgów
  • Duży wyświetlacz z licznikiem 10.000, z aktywnym podświetleniem i linijką analogową
  • Automatyczny wyłącznik zasilania
  • Maksymalne rozwarcie szczęk 42mm
  • Kategoria przepięciowa CAT IV 600V, CAT III 1000V
  • Interfejs Bluetooth
  • Program na urządzenia przenośne Meterbox iMM
  • Wymiary: 230mm x 76mm x 40mm
  • Waga: 315g

Dane techniczne

Funkcja                    Wytrzymałość wejścia
A AC, A DC                        1000A AC
V DC, V AC                        1000V DC/AC
Rezystancja                         600V DC/AC
Pojemność                           600V DC/AC
Częstotliwość                       600V DC/AC
Test Diody                           600V DC/AC
Temperatura                        600V DC/AC

  • Rozwarcie szczęk: ok. 48mm
  • Wyświetlacz: LCD z podświetleniem, licznik 6000
  • Test ciągłości: brzęczyk <50Ω, prąd pomiarowy <0,5mA
  • Test diody: prąd pomiarowy ok. 1,5mA, napięcie rozwarcia <3VDC
  • Sygnalizacja rozładowania baterii: piktogram na wyświetlaczu
  • Sygnalizacja przekroczenia zakresu: "OL" na wyświetlaczu
  • Szybkość pomiaru: 3 razy/sek. nominalnie
  • PEAK: przechwytuje piki >1ms
  • Prąd rozruchu: 100ms
  • Sonda temperaturowa: termopara typu K
  • Impedancja wejściowa: 10MΩ (VDC i VAC)
  • Temperatura pracy: 5°C do 40°C
  • Temperatura magazynowania: -20°C do 60°C
  • Wilgotność pracy: 80% RH do 30°C maleje liniowo do 50% przy 40°C
  • Wilgotność magazynowania: <80% RH
  • Wysokość pracy: max 2000m
  • Bateria: 9V szt. 1
  • Automatyczny wyłącznik zasilania: po około 30 minutach
  • Bezpieczeństwo: do użytkowania w pomieszczeniach zgodnie z wymaganiami dla podwójnej izolacji IEC1010-1(2001), kategoria przepięciowa CAT III 1000V, CAT IV 600V, stopień zapylenia 2.

Napięcie DC
Zakres     Rozdzielczość          Dokładność
6,000V          1mV         ±(1,0% odczytu + 3 cyfry)
60,00V         10mV        ±(1,2% odczytu + 3 cyfry)
600,0V         100mV      ±(1,2% odczytu + 3 cyfry)
1000V             1V          ±(1,5% odczytu + 3 cyfry)
Wytrzymałość wejścia: 1000VDC

Napięcie AC
Zakres      Rozdzielczość          Dokładność
6,000V           1mV          ±(1,2% odczytu + 5 cyfr)
60,00V           10mV        ±(1,2% odczytu + 5 cyfr)
600,0V           100mV      ±(1,5% odczytu + 3 cyfry)
1000V             1V            ±(3,0% odczytu + 8 cyfr)
Zakres częstotliwości: 50Hz do 400Hz
Wytrzymałość wejścia: 1000V AC rms

Napięcie AC+DC
Zakres       Rozdzielczość          Dokładność
6,000V            1mV          ±(1,5% odczytu + 5 cyfr)
60,00V           10mV         ±(1,5% odczytu + 5 cyfr)
600,0V           100mV       ±(1,5% odczytu + 5 cyfr)
1000V             1V             ±(3,0% odczytu + 8 cyfr)
Zakres częstotliwości: 50Hz do 400Hz
Wytrzymałość wejścia: 1000V AC rms

Prąd DC
Zakres         Rozdzielczość         Dokładność
60,00A            10mA          ±(2,5% odczytu + 0,2A)
1000A            100mA         ±(2,5% odczytu + 5 cyfr)

Prąd AC
Zakres          Rozdzielczość        Dokładność
60,00A             10mA        ±(2,5% odczytu + 8 cyfr)  50Hz÷60Hz
1000A              100mA      ±(2,5% odczytu + 8 cyfr)  50Hz÷60Hz

Częstotliwość
Zakres          Rozdzielczość         Dokładność
20Hz÷10kHz      0,1Hz        ±(0,5% odczytu + 3 cyfry)

THD - współczynnik zawartości harmonicznych (całkowitych zniekształceń harmonicznych) (ACA / ACV)
Zakres           Rozdzielczość         Dokładność
99,9%                 0,1%       ±(3,0% odczytu + 10 cyfr)

Pomiar składowych harmonicznych
Składowe     Zakres      Rozdzielczość      Dokładność
H01÷H12     99,9%           0,1%        ±(5,0% odczytu + 10 cyfr)
H13÷H25     99,9%           0,1%        ±(10,0% odczytu + 10 cyfr)
Czułość ACA: >10A RMS
Czułość DCV: >5V max 600V

Moc czynna (AC W)
Zakres                           Dokładność
599,9kW          Błąd prądu x odczyt napięcia + Błąd napięcia x odczyt prądu

Współczynnik mocy (PF)
Zakres                            Dokładność
-1,00÷0,00÷1,0        ±(3% odczytu + 1 cyfra)

Rezystancja, Ciągłość i Dioda
Zakres        Rozdzielczość          Dokładność
600Ω                0,1Ω           ±(1,0% odczytu + 5 cyfr)
6,000kΩ             1Ω            ±(1,5% odczytu + 3 cyfry)
60,00kΩ             10Ω          ±(1,5% odczytu + 3 cyfry)
600,0Ω              100Ω         ±(1,5% odczytu + 3 cyfry)
6,000MΩ            1kΩ           ±(2,0% odczytu + 5 cyfr)
60,00MΩ           10kΩ          ±(3,0% odczytu + 8 cyfr)

Pojemność
Zakres          Rozdzielczość        Dokładność
9,999µF             1nF           ±(3,0% odczytu + 5 cyfr)
99,99µF            10nF          ±(3,0% odczytu + 5 cyfr)
999,9µF           0,1µF          ±(4,0% odczytu + 10 cyfr)
9999µF              1µF           ±(4,5% odczytu + 10 cyfr)

Temperatura
Zakres                Rozdzielczość          Dokładność
-50°C ÷ 599,9°C       0,1°C          ±(3,0% odczytu + 5°C)
600°C ÷ 1000°C         1°C           ±(3,0% odczytu + 5°C)

Dioda

  • prąd DCA w kierunku przewodzenia ok. 1mA
  • napięcie rozwarcia max 3V
  • pomiar spadku napięcia w kierunku przewodzenia


Ciągłość

  • max prąd pomiarowy 1,5mA
  • sygnał brzęczyka dla rezystancji <50Ω
