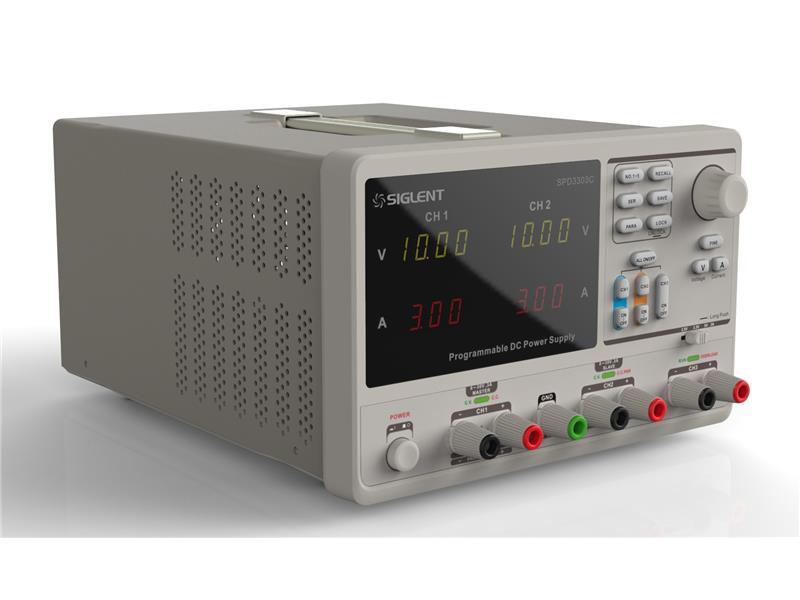

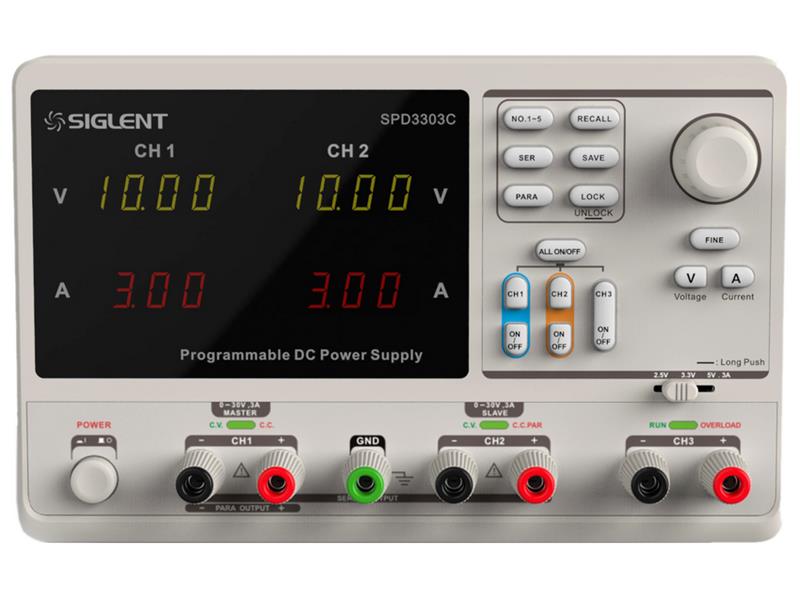

Cyfrowy programowany zasilacz DC Siglent SPD3303C
Siglent SPD3303C
Producent:
Siglent
Numer katalogowy:
SPD3303C

Profesjonalna instrukcja obsługi w języku polskim.

Programowany zasilacz DC, CH1/CH2:32V/3,2A; CH3:2,5-3,3-5V/3,2A, wyświetlacz LED, USB.

SPD3303C jest programowanym zasilaczem DC z wyświetlaczem LED, który charakteryzuje się niską wagą i kompaktowymi wymiarami. Posiada 3 niezależne wyjścia: dwa kanały o regulowanym napięciu oraz jeden kanał z wybieranym napięciem 2,5V, 3,3V lub 5V. Dodatkowo posiada zabezpieczenie zwarciowe i przeciążeniowe. Moc całkowita wynosi 220W. Posiada dostępne trzy tryby pracy: niezależny, szeregowy i równoległy. Charakteryzuje się doskonałym współczynnikiem możliwości do ceny, może być używany na liniach produkcyjnych, w edukacji oraz w laboratoriach badawczo-rozwojowych.

Główne cechy

  • 3 niezależne i odseparowane wyjścia 32V/3,2A×2; 2,5V-3,3V-5V/3,2A×1, o całkowitej mocy 220W.
  • Rozdzielczość: 10mV/10mA.
  • Panel z funkcjami sterowania wyjściami w funkcji czasu.
  • Wyświetlacz LED: napięcie 32V/4 cyfry i prąd 3,2A/3 cyfry.
  • Zasilanie kompatybilne z sieciami 100V/120V/220V/230V.
  • Inteligentny wentylator do kontroli temperatury, efektywnie redukujący hałas.
  • Pięć grup ustawień parametrów systemu przechowywanych w wewnętrznej pamięci.
  • Wsparcie komend SCPI oraz interfejs USB. Na wyposażeniu program na PC.

Cechy konstrukcyjne

  • Wysoka rozdzielczość oraz wysoka precyzja regulacji wyjścia

Wysoka precyzja regulacji wyjścia z krokiem 10mV/10mA. Badany obiekt może być monitorowany i analizowany przy niewielkich zmianach napięcia i prądu.

  • Funkcja trybu pracy: szeregowy/równoległy/niezależny

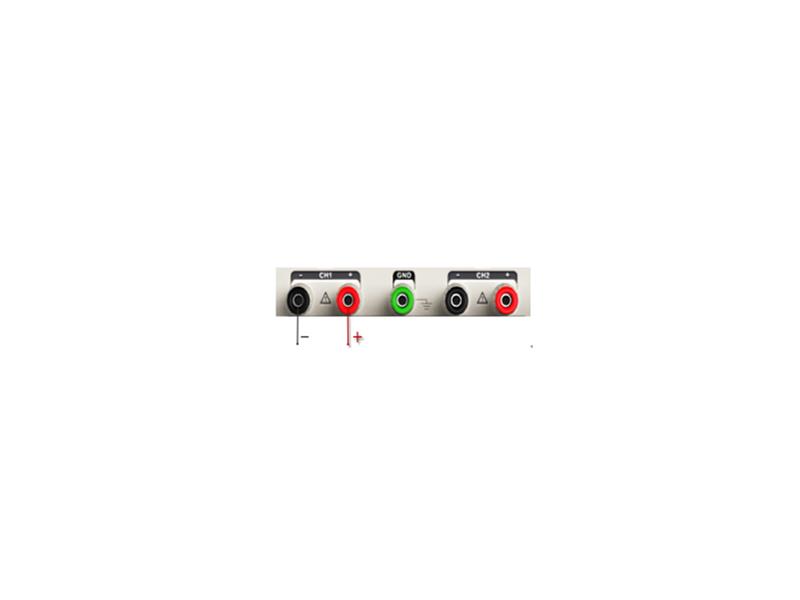

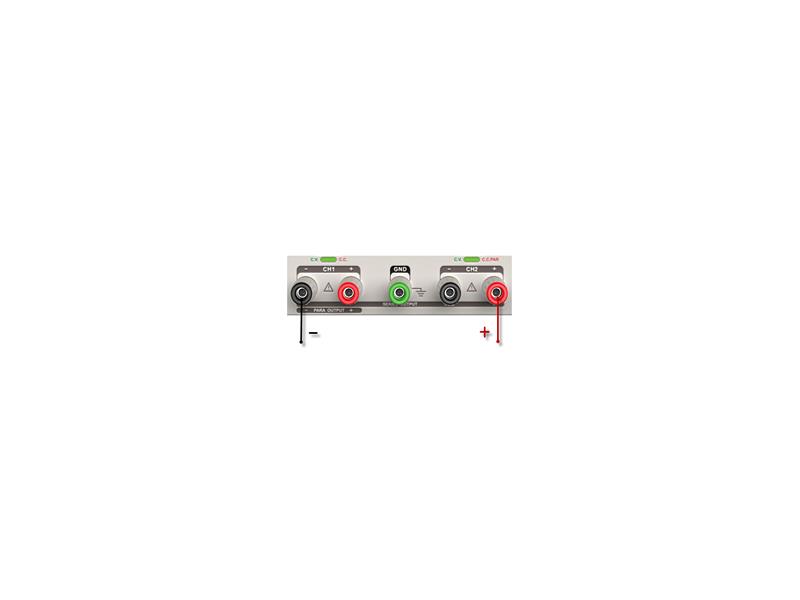

Tryb szeregowy i równoległy pozwalają na łatwe łączenie dwóch wyjść w jedno z większymi możliwościami wyjściowymi, podwojonym napięciem lub prądem.
Każdy w 3 kanałów wyjściowych może być niezależnie załączany/wyłączany lub wszystkie 3 mogą być jednocześnie załączane/wyłączane.

  • Panel sterowania wyjściami w funkcji czasu

Pięć profili synchronizacji wyjść w czasie może być ustawianych poprzez panel czołowy zasilacza. Każdy profil jest niezależny od pozostałych i pozwala na ustawianie wartości napięcia i prądu. Funkcja stopera pozwala na ciągłe wyjście trwające do 10 000 sekund. Dodatkowo, aby ułatwić sterowanie zasilacz SPD3303C jest dostarczany z programem EasyPower PC.

  • Interfejs zapisz/wywołaj

Programowany liniowy zasilacz DC SPD3303C dostarcza pięć grup lokalnie magazynowanych parametrów systemu oraz wspiera rozszerzenie zewnętrznej pamięci. Dzięki tej funkcji, parametry mogą być w lokalnej lub zewnętrznej pamięci zapisywanie, wywoływane lub kasowane, ułatwiając powrót do wymaganych ustawień.

Dane techniczne

  • CH1: napięcie wyjściowe: 0÷32V/0÷3,2A.
  • CH2: napięcie wyjściowe: 0÷32V/0÷3,2A.
  • CH3: napięcie wyjściowe: 2,5V-3,3V-5,0V/0÷3,2A.
  • Tryb źródła napięciowego:
    - Ustawianie bez obciążenia: < 0,01% + 3mV,
    - Ustawianie pod obciążeniem: < 0,01% + 3mV,
    - Tętnienia i szum: <1mVrms (5Hz ÷ 1MHz),
    - Czas reakcji: <50µs (zmiana obciążenia 50%, minimalne obciążenie 0,5A),
    - Współczynnik temperaturowy: <300ppm/°C.
  • Tryb źródła prądowego:
    - Ustawianie bez obciążenia: < 0,2% + 3mA,
    - Ustawianie pod obciążeniem: < 0,2% + 3mA,
    - Tętnienia i szum: <3mArms,
    - Czas reakcji: <50µs (zmiana obciążenia 50%, minimalne obciążenie 0,5A),
    - Współczynnik temperaturowy: <300ppm/°C.
  • CH3:
    - Ustawianie bez obciążenia: < 0,01% + 3mV,
    - Ustawianie pod obciążeniem: < 0,01% + 3mV,
    - Tętnienia i szum: <1mVrms (5Hz ÷ 1MHz).
  • Praca w parze:
    - Błąd śledzenia: <0,5%+10mV nadrzędnego (bez obciążenia),
                - Tryb równoległy:
                         - Ustawianie bez obciążenia: < 0,01% + 3mV,
                         - Ustawianie pod obciążeniem: < 0,01% + 3mV.
                - Tryb szeregowy:
                         - Ustawianie bez obciążenia: < 0,01% +5mV,
                         - Ustawianie pod obciążeniem: < 300mV.
  • Rozdzielczość: 10mV/10mA.
  • Wyświetlacz LED: napięcie/4 cyfry; prąd/3 cyfry.
  • Dokładność ustawienia:
    - napięcie: ±(0,5% odczytu + 2 cyfry),
    - prąd: ±(0,5% odczytu + 2 cyfry).
  • Dokładność odczytu:
    - napięcie: ±(0,5% odczytu + 2 cyfry),
    - prąd: ±(0,5% odczytu + 2 cyfry).
  • Izolacja:
    - obudowa do zacisków: 20MΩ lub powyżej (DC 500V),
    - obudowa do linii AC: 30MΩ lub powyżej (DC 500V).
  • Wysokość pracy: <: 2000m.
  • Temperatura pracy: 0 ÷ 40°C.
  • Wilgotność względna pracy: <80%.
  • Stopień zapylenia: 2.
  • Warunki magazynowania: -10°C÷70°C przy <70%.
  • Zasilanie: AC 100V/120V/220V/230V ±10%, 50/60Hz.
  • Wymiary: 275 x 225 x 136mm.
  • Waga: 7,5kg.
