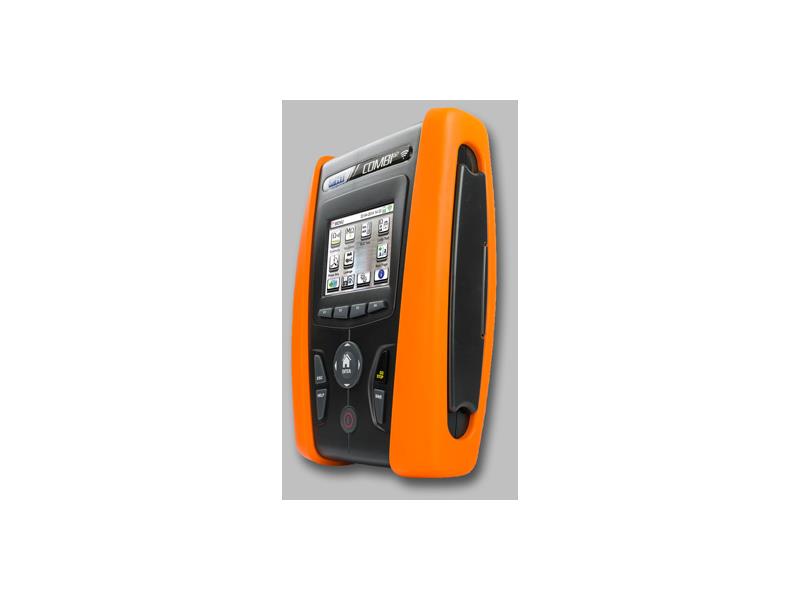

COMBIG2 wielofunkcyjny miernik instalacji z ekranem dotykowym

Profesjonalna instrukcja obsługi w języku polskim (127 stron).

COMBIG2 jest używany do sprawdzania bezpieczeństwa instalacji elektrycznych domowych oraz przemysłowych (IEC/EN61557-1). Dzięki możliwości wprowadzania charakterystyki materiałów instalacji oraz zastosowanych zabezpieczeń danego budynku, przyrząd może zadowolić nawet najbardziej wymagających instalatorów oraz najbardziej rygorystycznych inspektorów nadzoru.

Zastosowany kolorowy wyświetlacz LCD z ekranem dotykowym pozwala na użytkowanie tego przyrządu w zupełnie nowy sposób. COMBIG2 udostępnia na swoim wyświetlaczu wszystkie możliwe parametry do uzyskania perfekcyjnego pomiaru. Zadaniem użytkownika jest "dotknięcie" tego parametru, który chcemy zmierzyć, następnie pozostawienie reszty dla mikroprocesora COMBIG2!

Przyrząd jest zgodny z wszystkimi wymaganiami dotyczącymi bezpieczeństwa instalacji elektrycznych, wykonuje badania RCD typu A, AC również do 1000mA oraz typu B, rezystancji izolacji, ciągłości, pomiary pętli bezpośrednio na gniazdach sieciowych bez powodowania wyzwalania wyłączników RCD.

Dzięki odpowiedniemu oprogramowaniu i wskazówkom na ekranie dotykowym, przyrząd ten może badać zdolność wyłączeniową, prąd wyzwolenia, I2t wyłączników magneto-termicznych (MCT) z charakterystykami B, C, D, K oraz bezpieczników typu gG i aM!

W połączeniu z opcjonalnymi cęgami HT96U potrafi przeprowadzić i zarejestrować pomiary prądu upływu, mocy, cos, harmonicznych, THD% oraz częstotliwości. Przyrząd został skonstruowany do używania łącznie z opcjonalnymi akcesoriami, które mają bardzo szerokie zastosowanie: HT53/05 do pomiaru oświetlenia, HT52/05 do pomiarów temperatury i wilgotności oraz RCDX10 do badania przekaźników prądu upływu do 10A.

Awangardowe zarządzanie pomiarem ze wskazaniem oceny, na koniec każdego pomiaru, zgodności lub niezgodności z wymaganiami poprzez zrozumiałe symbole OK lub NOT OK.

I w końcu, dzięki zupełnie nowej aplikacji HTAnalysis, bezpłatnej do pobrania dla systemów iOS i Android, COMBIG2 potrafi przesłać wyniki pomiarów oraz dane z rejestracji na tablety i smartfony, dając w ten sposób użytkownikowi możliwość podzielenia się wynikami swoich pomiarów poprzez chmurę HtCloud.

Cechy szczególne

• Pełna weryfikacja bezpieczeństwa instalacji elektrycznych prowadzona zgodnie z wymaganiami norm IEC/EN61557-1.
• Zaawansowana weryfikacja pętli przez sprawdzenie prawidłowości zastosowanych przekrojów przewodów, zabezpieczeń magneto-termicznych (MCB) oraz bezpieczników.
• Pomiar parametrów elektrycznych jednofazowych instalacji (V, I, W, VAR, VA, PF)
• Badanie wyłączników RCD typu A, AC, B do 1A oraz przekaźników prądu upływu z prądem pomiarowym do 10A (z opcjonalnym RCDX10).
• Pomiar rezystancji izolacji
• Pomiar ciągłości połączeń wyrównawczych
• Weryfikacja kolejności faz (SEQ) oraz prądów upływu
• Pomiar parametrów środowiskowych za pomocą opcjonalnych zewnętrznych sond.

Funkcje

• Rezystancja izolacji z napięciami: 50, 100, 250, 500, 1000VDC
• Ciągłość połączeń wyrównawczych prądem 200mA
• Rezystancja pętli bez wyzwalania
• Impedancja pętli: Faza-Faza, Faza-Neutralny, Faza-PE
• Impedancja pętli: Faza-Faza, Faza-Neutralny, Faza-PE z wysoką rozdzielczością (0,1mΩ)
• Spodziewany prąd zwarcia
• Napięcie dotykowe
• Czas wyzwolenia wyłączników RCD: standardowych, selektywnych i zwłocznych
• Prąd pomiarowy RCD typu A, AC do 1A oraz typu B do 300mA
• Pomiar wyłączników RCD z oddzielnymi cęgami do 10A
• Prąd wyzwolenia RCD (pomiar prądem narastającym)
• Kolejność faz
• Pomiar procentowy spadku napięcia w sieciach
• Pomiary z użyciem opcjonalnej sondy zdalnego sterowania PR400
• Pomiar prądu upływu (z opcjonalnymi cęgami HT96U)
• Pomiary parametrów elektrycznych (V, I, W, VAR, VA, Wh, cos)
• Analiza harmonicznych napięcia i prądu, THD% i PF
• Pomiar parametrów środowiskowych (z opcjonalnymi sondami HT52/05 i HT53/05)
• Pomoc "on line" na wyświetlaczu
• Wewnętrzna pamięć do zapisu wyników pomiaru
• Port optyczny/USB do podłączenia do PC
• Wbudowany interfejs łączności WiFi

COMBIG2 współpracuje również z opcjonalną przystawką IMP57 w celu wykonywania pomiarów pętli z wysoką rozdzielczością (0,0001 Ω) łącznie w obliczeniem spodziewanego prądu zwarcia. Pozwala to na wykonywanie dokładnych pomiarów blisko transformatorów zasilających umożliwiając użytkownikowi na prawidłowy dobór aparatury zabezpieczającej w dowolnych systemach.

Pomiar pętli bez wyzwalania RCD
Pomiar rezystancji pętli L-PE bez wyzwalania wyłączników RCD dokonywany jest połową prądu znamionowego wyłącznika RCD. W odróżnieniu od innych przyrządów, które wykonują ten pomiar zawsze prądem 15mA, COMBIG2 pozwala na wprowadzenie przez operatora rzeczywistej wartości prądu znamionowego RCD chroniącego badany obwód. Dzięki temu, dla RCD o prądach większych od 30mA, pomiar rezystancji pętli może być wykonywany większymi prądami, co pozwala na uzyskanie szybszych i dokładniejszych wyników.

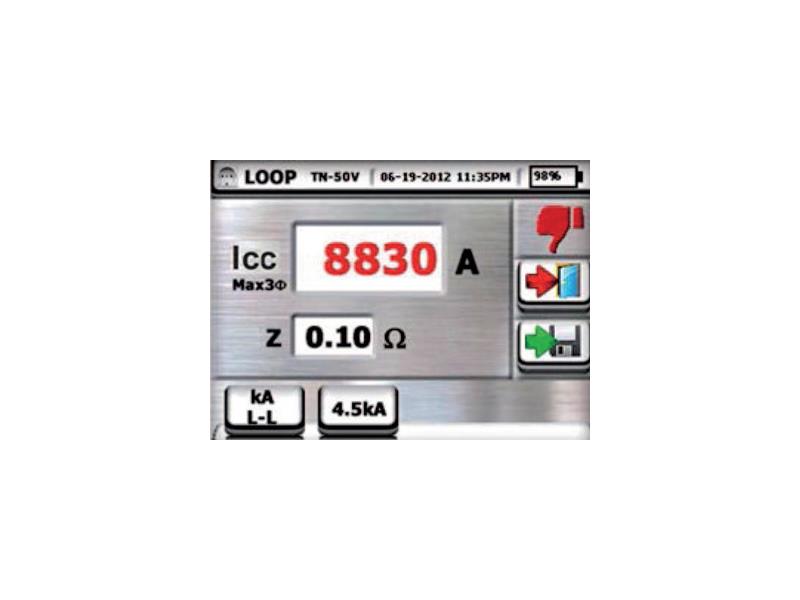

Sprawdzenie zdolności wyłączeniowej
Sprawdza, czy aparat chroniący instalację ma wystarczający maksymalny prąd wyłączeniowy - większy niż spodziewany prąd zwarcia.

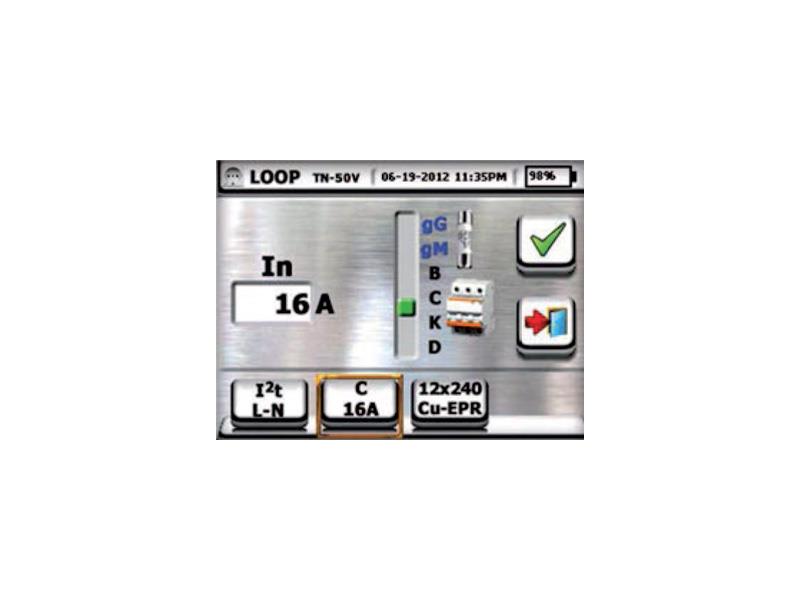

I2t - sprawdzenie skuteczności ochrony przed efektami termicznymi zwarcia

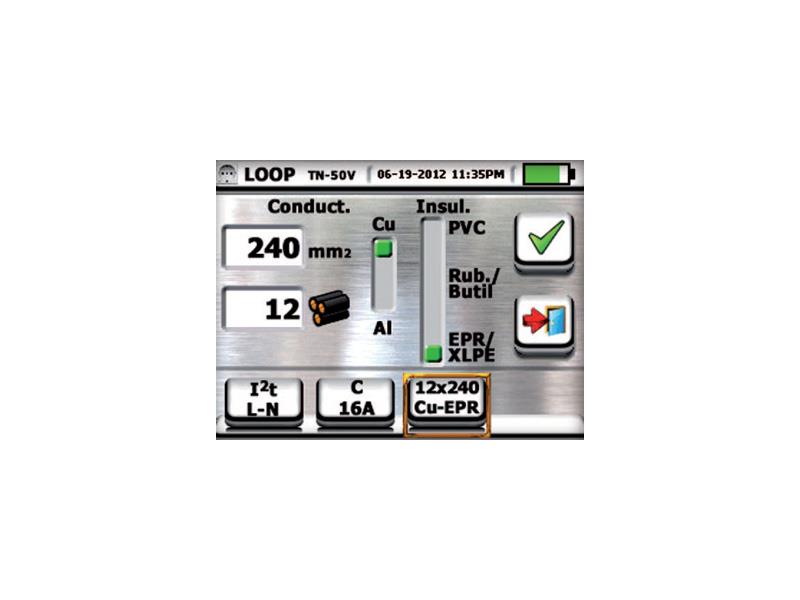

Poprzez wyznaczenie parametru energii I2t sprawdza, czy przewody instalacji są w stanie wytrzymać energię zwarcia. W tym celu należy wprowadzić dane odnośnie typu wyłącznika i jego prądu znamionowego oraz przekrój, materiał przewodnika, ilość żył i rodzaj izolacji przewodów. Przyrząd zmierzy impedancję pętli, obliczy wartość spodziewanego prądu zwarcia Isc, jak również odpowiadającą wartość czasu wyzwolenia (t) aparatu zabezpieczającego obwód i przedstawi ocenę negatywną, jeżeli aparat zabezpieczający pozwoli na przepływ energii większej niż mogą wytrzymać przewody w badanej instalacji.

Isc2t ≤ K2S2

gdzie:
K jest parametrem podawanym przez normy i zależy od materiału przewodnika i rodzaju izolacji
S oznacza przekrój przewodu

Sprawdzenie czasu wyzwolenia aparatu chroniącego obwód
Przyrząd wykrywa wartość impedancji pętli powyżej mierzonego punktu, oblicza wartość minimalnego prądu zwarcia (Imin) i odpowiadającą mu wartość czasu wyzwolenia (t), aparatu chroniącego dany obwód, gwarantujący pozytywną ocenę, jeżeli ten czas jest krótszy od wartości granicznej ustawionej przez użytkownika. Oblicza, czy spodziewana minimalna wartość prądu zwarciowego będzie w stanie wyzwolić działanie wyłącznika MCB o charakterystykach B, C, D lub bezpiecznika typu gG i aM chroniącego obwód.

Pomiary prądu upływu
Za pomocą tego przyrządu można również sprawdzić prądu upływu do ziemi (po zastosowaniu opcjonalnej cewki Rogowskiego RCDX10 lub przystawki cęgowej HT96U).

Główne cechy

• Zasilanie: akumulatorki 6x1,2V typu AA NiMH lub 6x1,5V baterie alkaliczne typu AA
• Czas życia baterii: > 550 testów (alkaliczna)
• Wyświetlacz: rezystancyjny ekran dotykowy, kolorowy LCD, rozdzielczość 320x 240 pxl
• Pamięć: 999 adresów, 3 poziomy identyfikacji
• Interfejs do PC: optyczny/USB i WiFi
• Bezpieczeństwo: IEC/EN61010-1, podwójna izolacja
• Wilgotność pracy: < 80% RH
• Temperatura pracy: -10°C ÷ 60°C

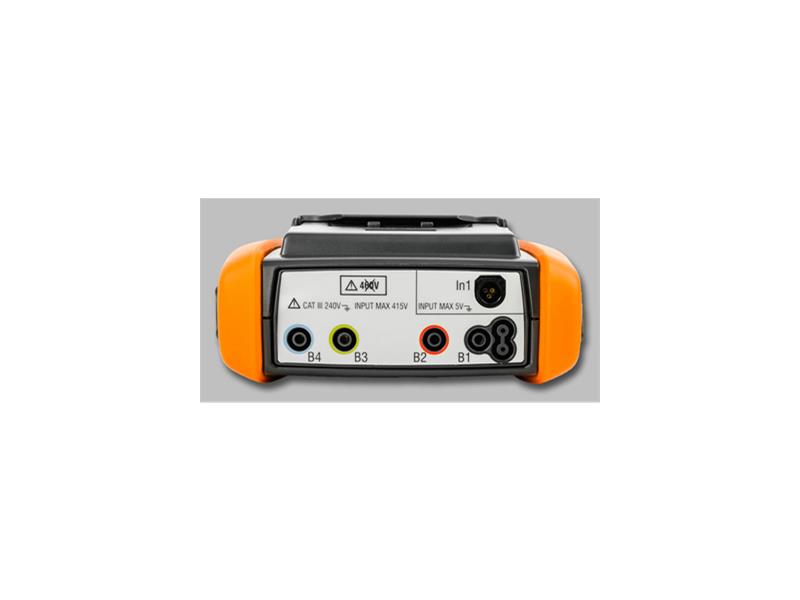

• Kategoria pomiaru: CAT III 240V, max 415V między wejściami
• Stopień zapylenia: 2
• Norma odniesienia: IEC/EN61557-1-2-3-4-5-6-7
• Wymiary: 225 x 165 x 75mm
• Waga (z bateriami): 1,2kg
