Cewki Rogowskiego seria Y-FCT

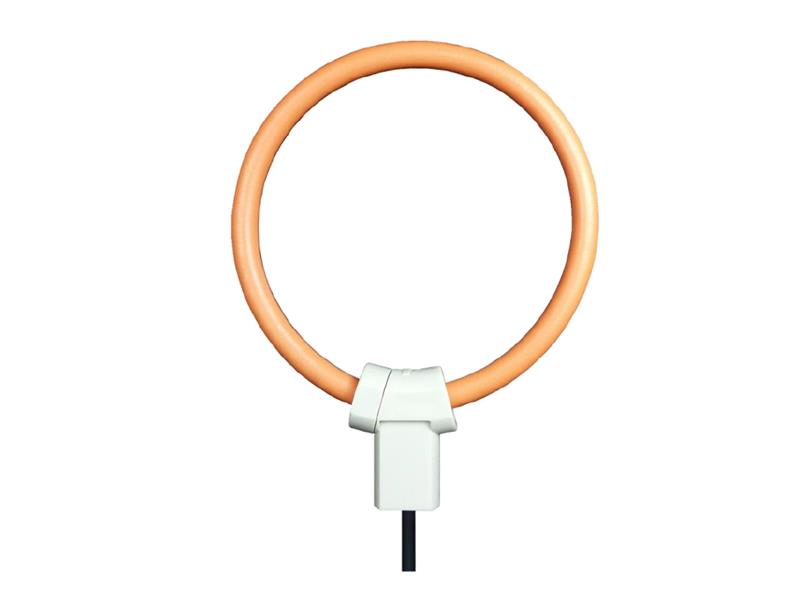

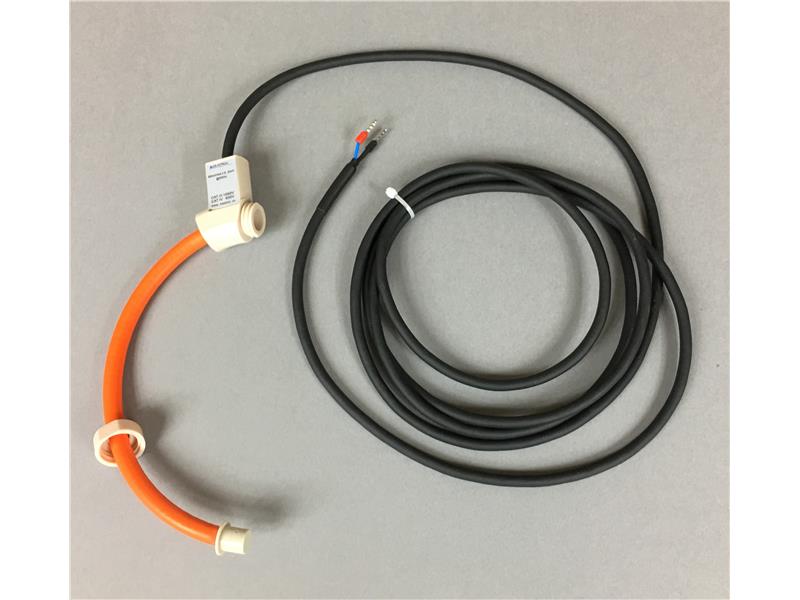

Cewka Rogowskiego seria YFCT
Producent:
Meatrol
Numer katalogowy:
Y-FCT

Cewki Rogowskiego do 10kA, wersja ekonomiczna, grubość 8mm

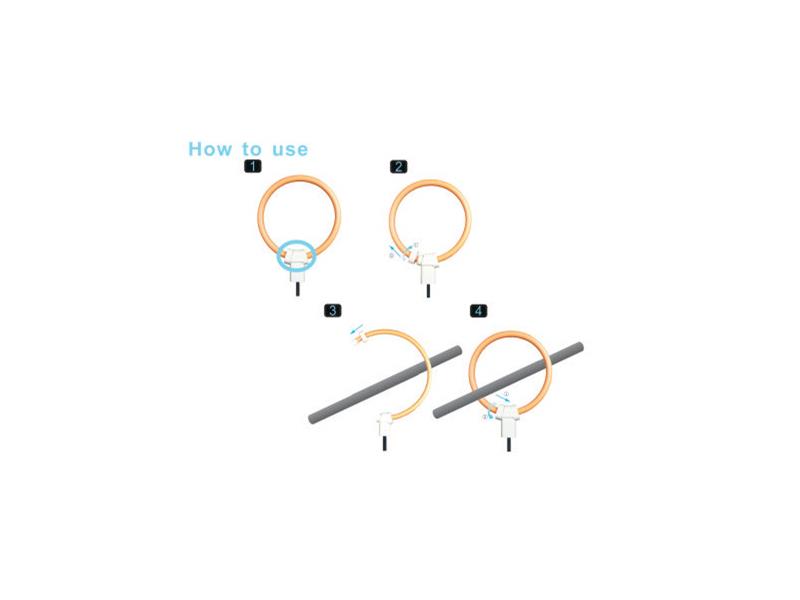

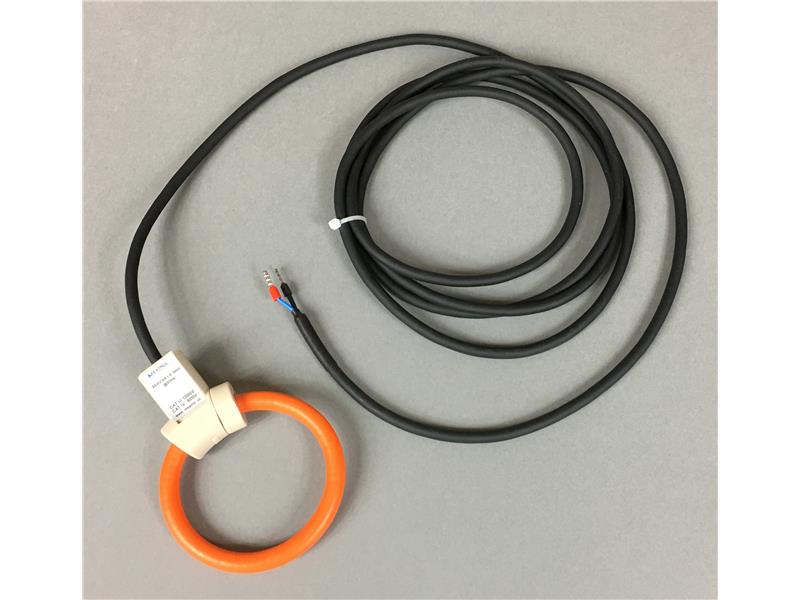

Elastyczne cewki Rogowskiego Y-FCT (FCT - Flexible Current Transformer) pozwalają na monitorowanie prądów do 10kA. Mogą być otwierane i są elastyczne dzięki czemu pozwalają na łatwe ich instalowanie na szynoprzewodach oraz w innych trudno dostępnych miejscach.

Są przeznaczone do instalowania w rozdzielniach, na tablicach rozdzielczych oraz na elementach sterowania aparatury przemysłowej w celu mierzenia prądu w poszczególnych gałęziach obwodów zasilających.

Seria Y-FCT może być używana łącznie z miernikami energii elektrycznej, lub dla innych celów pomiaru prądu.

FCT różnią się w kilku kluczowych parametrach od standardowych przekładników prądowych. Nie zawierają rdzenia ferromagnetycznego, więc nie podlegają nasyceniu, mają doskonałą liniowość oraz charakteryzują się bardzo małymi błędami kąta fazowego. Ponadto, sygnał wyjściowy cewki jest niskonapięciowy (poniżej 1V AC) oraz niskoprądowy (mikroampery lub mniej), więc są bezpieczniejsze niż tradycyjne przekładniki prądowe.

Cewki Rogowskiego generalnie wymagają obwodu całkującego (integratora) do kondycjonowania sygnału, ponieważ sygnał wyjściowy z cewki jest pochodną aktualnego prądu (di/dt). Cewka Rogowskiego jest bardzo zależna od jednorodności uzwojenia części stanowiącej sensor cewki, czyniąc je bardziej czułymi na położenie mierzonego przewodnika w cewce oraz jest bardziej czuła na pola magnetyczne pochodzące od zewnętrznych przewodników.

Cewki serii Y-FCT zapewniają profesjonalny pomiar dla częstotliwości energetycznych w zakresie prądów 10A do 10000A.

Zalety
-
Łatwość instalacji (szczególnie w ciasnym otoczeniu),
- Szeroki zakres dynamiczny prądu,
- Brak nasycenia rdzenia magnetycznego,
- Brak zagrożenia przy przerwie w obwodzie, brak niebezpieczeństwa przy przeciążeniach, nie wnosi żadnych zagrożeń,
- Szerokie pasmo,
- Duża szczelność IP68.

Zastosowania
-
Mierniki mocy,
- Monitorowanie jakości energii,
- Monitorowanie warunków,
- Pomiary w systemach rozdzielczych,
- Systemy grzewcze,
- Pomiary harmonicznych,
- Przekaźniki ochronne,
- Monitorowanie prądów uziemienia.

Dane techniczne

Model:                   Y-FCT-200     Y-FCT-350    Y-FCT-510      Y-FCT-800
- Rozmiar okna:          50mm           105mm       155mm         245mm
- Długość cewki:        200mm          350mm       510mm         800mm
- Grubość cewki: 8mm,
- Długość kabla: 2000mm,
- Prądy znamionowe:
- Wyjście (di/dt) 100mV/kA przy 50Hz:
    - prąd znamionowy 500A: (kalibrowane) 100mV/kA przy 50Hz,
    - prąd znamionowy 1500A: (kalibrowane) 100mV/kA przy 50Hz,
    - prąd znamionowy 3000A: (kalibrowane) 85mV/kA przy 50Hz,
    - prąd znamionowy 10000A: (kalibrowane) 30mV/kA przy 50Hz,
- Dokładność: < 1% typowo przy 10% do 120% zakresu
prądu (średnia pozycja, 25°C),
- Kąt fazowy: <0,5°,
- Linowość: ±0,2% odczytu (10% do 120% zakresu),
- Pasmo: 1Hz do 1MHz (-3dB),
- Temperatura pracy: -30°C do 80°C,
- Temperatura magazynowania: -40°C do 90°C.

Czułość na położenie
    Pozycja przewodnika                                                   Typowy błąd (%)
Położenie centralne wewnątrz cewki                                        0,2%
Położenie sąsiadujące z krawędziami wewnętrznymi cewki            <0,8%
Położenie sąsiadujące z miejscem łączenia końców cewki             <1,0%

Materiały
- Cewka i kabel: termoplastyczna guma samogasnąca UL 94V-0,
- Zamek: PA6 UL 94V-0,
- Kolor (cewki): czarny, żółty, czerwony, zielony, niebieski,
- Ekranowanie: 100% cewka, 100% kabel wyjściowy.

Bezpieczeństwo
- Certyfikaty: oznaczenie CE,
- Zgodne z EMC EN 61326-1 2006,
- IP68.

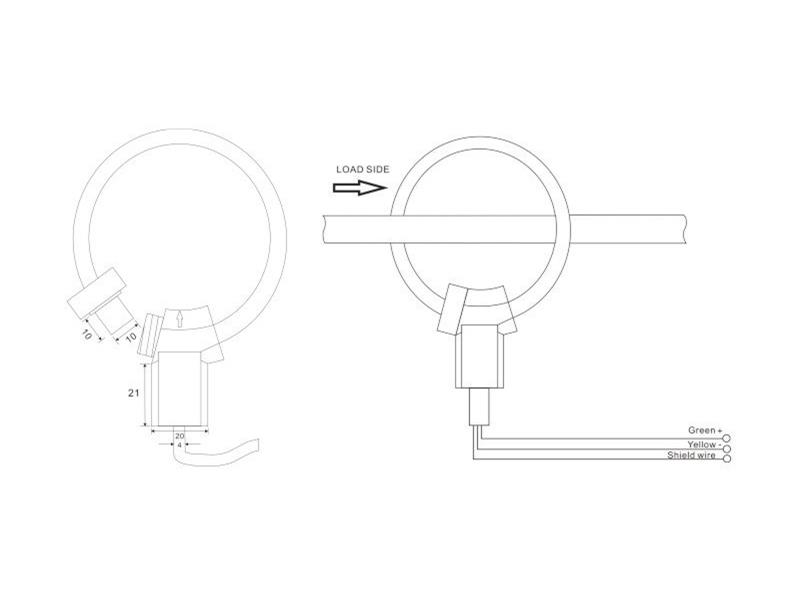

Wymiary (mm)
                                              Y-FCT-200      Y-FCT-350     Y-FCT-510      Y-FCT-800
A. Rozmiar okna A                          60                105              155              245
B. Rozmiar okna B                           50                  95              150              240
C. Rozmiar zewnętrzny cewki            76                 121             171              261
D. Grubość cewki                             8                   8                8                  8
E. Całkowita długość kabla               2000              2000           2000            2000
F. Długość cewki                             200                350            510               800
