Cewki Rogowskiego seria NRC

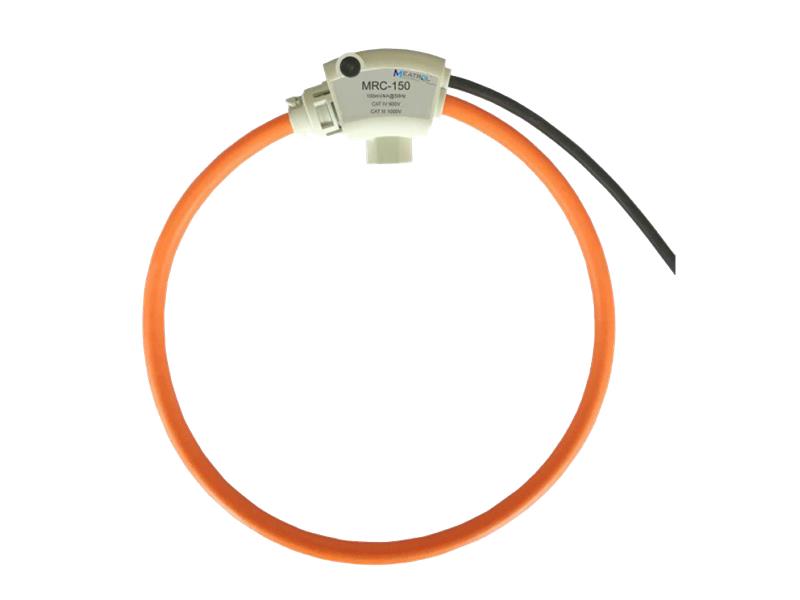

Cewka Rogowskiego serii NRC
Producent:
Meatrol
Numer katalogowy:
NRC

Standardowe cewki Rogowskiego, grubość cewki 8mm

Cechy szczególne

  • Wysoka liniowość od 1A do 1000A
  • Szeroki zakres dynamiczny
  • Bardzo użyteczne przy dużego rozmiaru przewodnikach lub w miejscach o utrudnionym dostępie
  • Brak zagrożeń od rozwarcia obwodu wtórnego
  • Brak uszkodzeń przy dużych prądach przeciążeniowych
  • Bez-inwazyjny pomiar, brak poboru energii z badanego obwodu
  • Jednolity pomiar, dla dowolnej pozycji przewodnika w cewce
  • Doskonały stopień odporności od zewnętrznych przewodników z prądem

Seria NRC to cewki Rogowskiego szczególnie przydatne przy współpracy z przenośnymi przyrządami pomiarowymi. Cewki NRC są dostępne w różnych rozmiarach mogą być dostosowane do wzornictwa klienta, dlatego mogą być używane we wszystkich tych zastosowaniach, w których tradycyjne przekładniki nie nadają się ze względu na ich rozmiar lub wagę.

Z powodu swoich specyficznych cech, elastyczna cewka Rogowskiego jest szczególnie wygodnym rozwiązaniem do pomiaru prądu i może być używana w wielu przypadkach, gdzie tradycyjny przekładnik prądowy nie jest odpowiednim rozwiązaniem.

Cewka NRC jest zaopatrzona w ekran przeciw wpływowi zewnętrznych pól magnetycznych, dlatego gwarantuje stabilny pomiar do niskich prądów do setek kA. Cewki Rogowskiego muszą być podłączone do elektronicznego integratora dla kompensacji 90° przesunięcia fazowego oraz wyrównania częstotliwościowego. Nasze DIN-RAIL i panelowe mierniki mogą być podłączone bezpośrednio do cewek Rogowskiego bez potrzeby stosowania zewnętrznych integratorów. Jest to ich zaletą, ponieważ nie występują wtedy zewnętrzne elementy lub zasilacze, co upraszcza ich użycie. Szczególne cechy cewek Rogowskiego w połączeniu z dużą elastycznością programowania wejść naszych przenośnych mierników, pozwalają na przeprowadzanie pomiarów we wszystkich zastosowaniach.

Zastosowania

  • Przyrządy pomiarowe, przyrządy laboratoryjne
  • Monitorowanie energii i systemy sterowania energią
  • Monitorowanie harmonicznych oraz stanów nieustalonych
  • Mierniki mocy, sensory analizatorów mocy

Co to jest Cewka Rogowskiego?

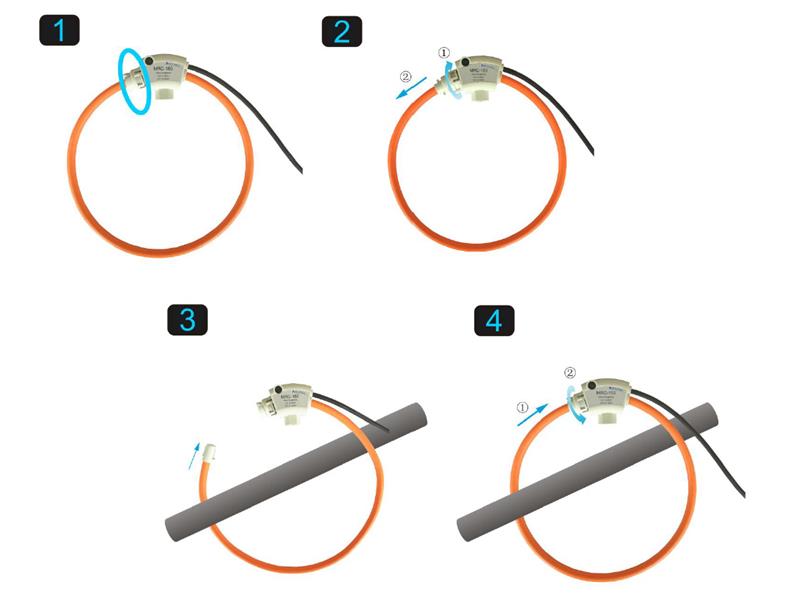

Cewki Rogowskiego są używane do detekcji i pomiaru prądów elektrycznych już od dekad. Są one oparte na prostej zasadzie: cewka powietrzna (rdzeniem jest powietrze) jest umieszczana dookoła przewodnika w sposób toroidalny i magnetyczne pole generowane przez prąd indukuje napięcie w cewce.

Napięcie wyjściowe jest proporcjonalne do szybkości zmian prądu (di/dt). Napięcie to jest następnie całkowane w integratorze i w ten sposób otrzymujemy sygnał wyjściowy proporcjonalny do mierzonego prądu.

Poprzez użycie precyzyjnych technik tworzenia uzwojenia, specjalnie stworzonych dla tego celu, cewki są produkowane tak, że na ich sygnał wyjściowy nie ma wpływu położenie przewodnika wewnątrz toroidu oraz są odporne na interferencje od zewnętrznych pól magnetycznych powodowanych, na przykład, przez sąsiednie przewodniki.

Podstawowy system do pomiaru prądu z cewką Rogowskiego składa się z połączenia cewki z kondycjonującym sygnał układem elektronicznym. Cewki Rogowskiego są używane do pomiaru prądu AC.

Cewki Rogowskiego mogą być używane w podobnych obwodach co przekładniki prądowe, ale w wielu zastosowaniach przewyższają przekładniki prądowe.

  • Szeroki zakres dynamiczny
  • Wysoka liniowość
  • Bardzo użyteczne przy dużego rozmiaru przewodnikach lub w miejscach o utrudnionym dostępie. Dzięki konstrukcji bez twardego rdzenia, cewki mogą być łatwo produkowane w zgodzie z zastosowaniem lub dostępnym miejscem.
  • W przeciwieństwie do przekładników prądowych, nie występuje zagrożenie przy rozwarciu obwodu wtórnego.
  • Brak uszkodzeń przy dużych prądach przeciążeniowych
  • Bez-inwazyjny pomiar, brak poboru energii z badanego obwodu
  • Posiadają niską wagę i w niektórych zastosowaniach są na tyle lekkie, że mogą być zawieszone na mierzonym przewodniku.

W przeciwieństwie do przekładnika prądowego, cewka Rogowskiego nie mierzy bezpośrednio prądu, dlatego może wykonywać dokładne pomiary składowej AC, nawet w obecności składowej DC o dużej wartości, ponieważ nie ma stalowego rdzenia, który może zostać nasycony. Cecha ta jest szczególnie istotna przy pomiarach prądów tętnienia na przykład w systemach ładowania akumulatorów.

Dane techniczne

Model                                                   NRC-100               NRC-150                  NRC-200
Długość cewki                                        395mm                 525mm                   665mm
Średnica okna                                        100mm                 150mm                   200mm
Znamionowy prąd odniesienia                  1000A                   3000A                     6000A

Wyjście (di/dt) kalibrowana           85mV/kA przy 50Hz   85mV/kA przy 50Hz  50mV/kA przy 50Hz
Wyjście (di/dt) nie kalibrowana      95mV/kA przy 50Hz   95mV/kA przy 50Hz  95mV/kA przy 50Hz

  • Waga: ok. 100-120g.
  • Rezystancja cewki: od 100Ω do 250Ω lub 1,5kΩ.
  • Maksymalny mierzony prąd: 100kA.
  • Średnica cewki: 8mm.
  • Długość kabla: 2m.
  • Dokładność odczytu kalibrowana: <0,5% (pozycja centralna, 25°C).
  • Dokładność odczytu nie kalibrowana: <5% (pozycja centralna, 25°C).
  • Dryft temperaturowy nie kalibrowana: 200ppm/°C.
  • Dryft temperaturowy kalibrowana: 400ppm/°C.
  • Błąd pozycji: max ±1%.
  • Wyjście przy 0A (dryft w zerze): ≤0,1mV.
  • Błąd fazy: ≤0,5°.
  • Liniowość: ±0,2% odczytu.
  • Pasmo: 1Hz do 1MHz (-3dB).
  • Temperatura pracy: od -30°C do +80°C.
  • Temperatura magazynowania -40°C do +90°C.

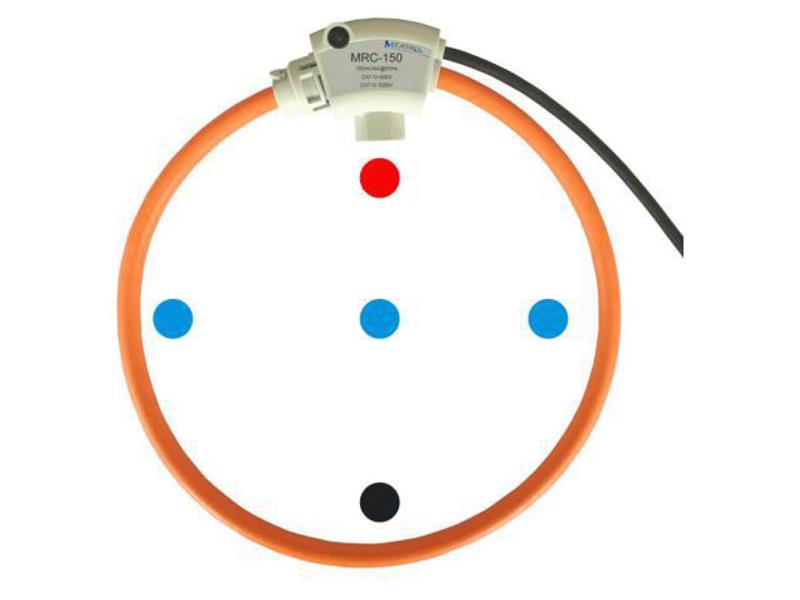

Wpływ położenia przewodnika w cewce na błąd pomiaru

Pozycja przewodnika                                    Typowy błąd (%)
● przylegająco do mechanizmu zamka                 <0,5%
● wewnątrz cewki                                              <0,8%
● w miejscu najbardziej odległym od zamka           <1%

Materiały

cewka i kabel                     Termoplastyczna guma samogasnąca UL 94V-0
zamek                               PA6 UL 94 V-O
kolor (cewki)                      czarny, żółty, czerwony, zielony, niebieski
ekranowanie                      100% cewka, 100% kabel

Bezpieczeństwo

Certyfikaty                         znak CE, zgodność z EMC EN 61326-1 2006, IP68
Napięcie izolacji                  cewka: 3000V, kabel sygnałowy: 1000V
Bezpieczeństwo                  1000V CAT III, 600V CAT IV
