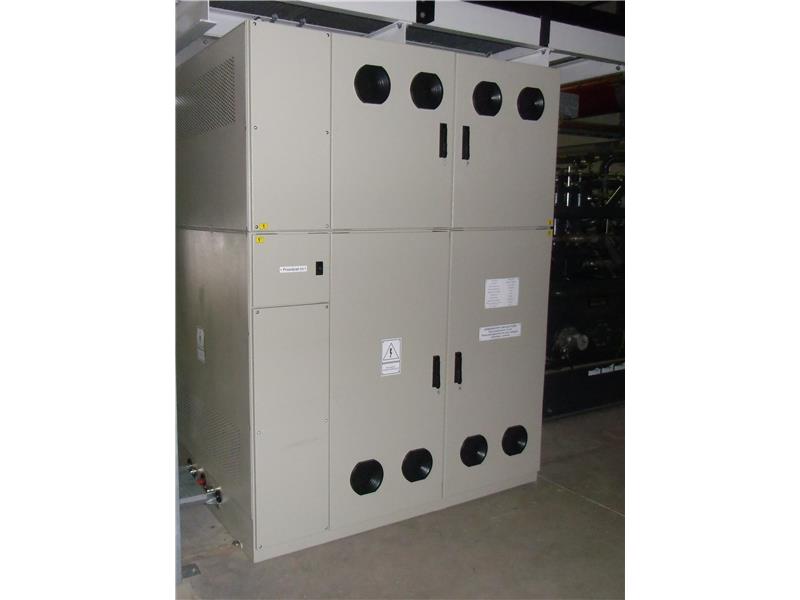

BKW - baterie wnętrzowe SN do kompensacji indywidualnej i grupowej

ZASTOSOWANIE:

Baterie kondensatorów BKW przeznaczone są do indywidualnej kompensacji mocy biernej w sieciach o napięciu znamionowym 6 kV. Ustawienie i montaż baterii ułatwiają małe wymiary zewnętrzne, szczególnie w obiektach modernizowanych.

BUDOWA:

Obudowę baterii stanowi konstrukcja osłonięta, zapewniająca minimalne wymiary przy dużych mocach znamionowych. Baterie BKW są budowane w układzie pojedynczej lub podwójnej gwiazdy.
W zależności od wykonania mogą być wyposażone w przekładniki napięciowe, które rozładowują kondensatory do 50V w czasie mniejszym niż 300 sekund. Baterie BKW 2-YY dodatkowo wyposażone są w przekładnik prądowy 5/5A w połączeniu międzygwiazdowym dający sygnał do zabezpieczeń od zwarć
wewnętrznych.

PODSTAWOWE DANE TECHNICZNE:

Napięcie znamionowe: 6,3 kV
Moc znamionowa: 60... 2400 kVar
Częstotliwość: 50 Hz
Straty mocy czynnej: 0,2 W/kVar
Temperatura otoczenia: -25°C... + 40°C
Napięcie znamionowe izolacji: 10 kV
Prąd znamionowy szczytowy: 50 kA
Prąd znamionowy 1 sekundowy: 20 kA
Stopień ochrony obudowy: IP 40
Kondensatory: 1-fazowe, 2-izolatorowe
