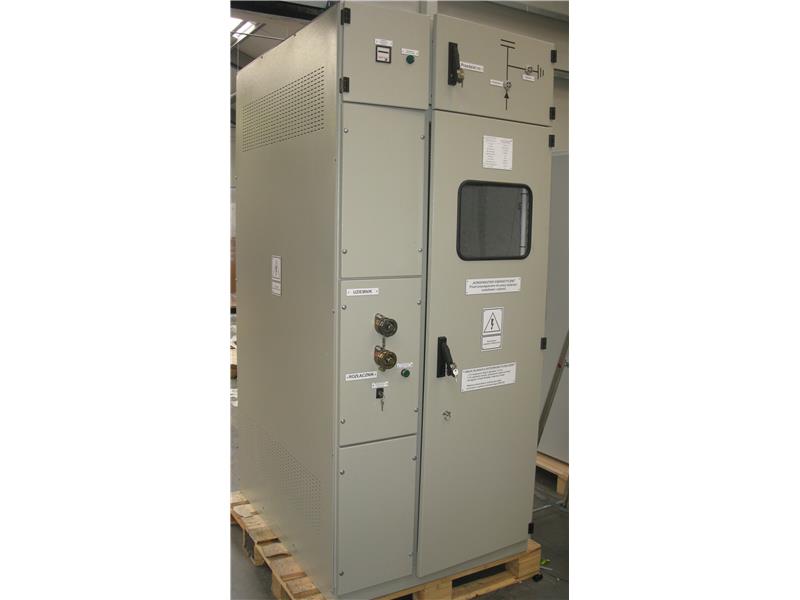

BKQ - baterie kondensatorów SN z automatyczną regulacją współczynnika mocy

ZASTOSOWANIE:

Przeznaczeniem baterii kondensatorów średniego napięcia typu BKQ jest automatyczna kompensacja centralna (lub grupowa) mocy biernej w zakładach przemysłowych z siecią trójfazową o napięciu 6 kV.
Bateria składa się z członów wykonawczych i kondensatorowych.

W bateriach zastosowano:
– elektroniczny regulator współczynnika mocy RMB.10, który automatycznie dostosowuje moc załączonych kondensatorów do potrzeb sieci (tak, aby utrzymać stałą wartość cos?);
– elektroniczny zespół zabezpieczeń;
– zabezpieczenia nadprądowe;
– zabezpieczenia od zwarć wewnętrznych;
– zabezpieczenia ziemnozwarciowe;
– dławiki ograniczające prądy łączeniowe dołączanych członów baterii;
– kondensatory jednofazowe, dwuizolatorowe pracujące w każdym członie baterii w układzie podwójnej gwiazdy;
– urządzenia rozładowcze;
– jako łączniki – styczniki SF6 lub próżniowe

OGÓLNE PARAMETRY TECHNICZNE:

Napięcie znamionowe: 3... 30 kV
Częstotliwość: 50 Hz
Moc znamionowa: 300...10 000 kVar
Typ kondensatorów: 1 fazowe, dwuizolatorowe
Układ połączeń kondensatorów: YY
Regulator: RMB 10
Prąd pomiarowy regulatora: 5 A
Zakres nastawy cos?: 0,80... 1
Stratność: 0,2 W/kVar
Napięcie znamionowe izolacji: 17,5 kV
Prąd znamionowy szczytowy: 50 kA
Prąd znamionowy 1 sekundowy: 20 kA
Temperatura otoczenia: –25°C... +40°C
Stopień ochrony obudowy: IP 41
