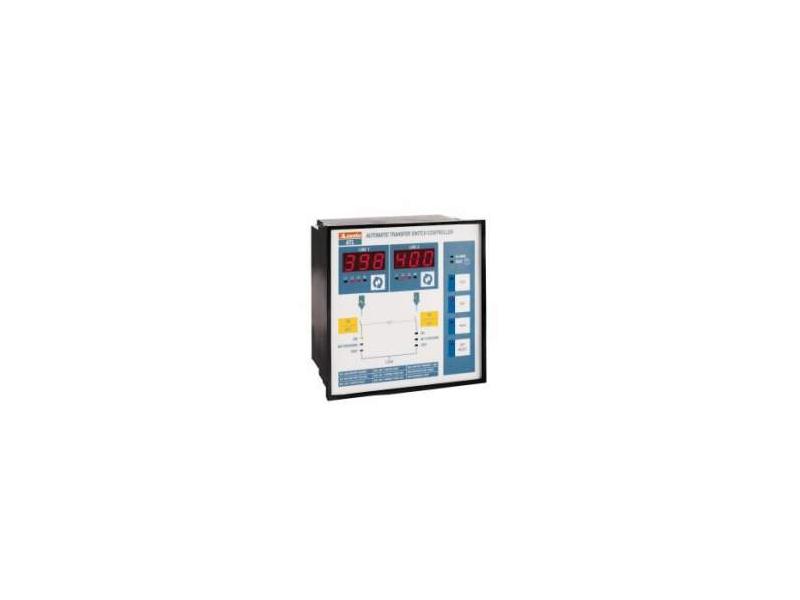

Automatyczny przełącznik SZR z portem RS232 i RS485 – ATL30
Automatyczny przełącznik SZR z portem RS232 i RS485 – ATL30
Producent:
Lovato Electric
Automatyczny przełącznik SZR z portem RS232 i RS485 – ATL30

Charakterystyka ogólna:

Automatyczny przełącznik sieci ATL 20 stosowany jest do automatycznego przełączania obciążenia z sieci głównej na drugą linie sieci zapasowej lub awaryjnej i na odwrót. Jest on wykonany z jednego zespołu w izolowanej obudowie i ma dwa wyjścia do „automatycznego” lub „ręcznego” sterowana stycznikami lub wyłącznikami z napędem silnikowym.
Przełącznik sieci posiada następujące cechy:
Podwójne wejście zasilania: jedno dla AC drugie dla baterii
Wejście pomiaru napięcia trójfazowego z przewodem neutralnym, które można też stosować dla linii jedno- i dwufazowych
2 wyświetlacze do przeglądu pomiarów linii głównej i rezerwowej
22 – funkcyjne wskaźniki LED
8 wejść cyfrowych, z których 6 można programować
7 wyjść przekaźnikowych, z których 5 można programować
4 funkcje pracy: OFF-MAN-AUT-TEST
Przegląd pomiarów liniowego napięcia fazowego i międzyfazowego
Przegląd stanu styczników lub wyłączników z napędem silnikowym
Programowanie konfiguracji linii i parametrów kontrolnych
Programowanie parametru nadzoru awaryjnego dla zapasowych zespołów prądnicowych
Mikroprocesorowy nadzór działania
Interfejs komunikacyjny RS232
Interfejs komunikacyjny izolowany optycznie RS485
Protokoły komunikacyjne Modbus® - RTU i ASCI
Oprogramowanie ustawień i zdalnego sterowania przez bezpośrednie połączenie z PC, modem zwykły lub modem GSM, albo sieć eternitową

Funkcje kontrolne linii:
Kolejność faz i zanik fazy
Napięcie minimalne i maksymalne
Asymetria napięć
Częstotliwość minimalna i maksymalna

Charakterystyka robocza:

Zasilanie pomocnicze:
Znamionowe napięcie zasilania: 12-24 VDC i 220-240 VAC
Zakres roboczy: 9-35 VDC, 187-264 VAC
Pobór mocy: 6VA przy 240 VAC
Rozproszenie mocy: 2,8 W przy 24VDC lub 240VAC
Zużycie prądu: 420 mA przy 12 VDC, 200 mA przy 24 VDC
Zakres częstotliwości: 45-60 Hz

Wejścia pomiaru napięcia:
Napięcie znamionowe Ue: 690 VAC faza-faza, 400 VAC faza-przewód neutralny
Zakres pomiaru: 80-800 VAC faza-faza
Zakres częstotliwości: 45-65 Hz

Wejścia cyfrowe:
Ujemny typ wejść
Prąd wejściowy: ?10 mA

Wyjścia przekaźnikowe:
2 przekaźniki wyjściowe, każdy z 1 zestykiem normalnie otwartym 16A AC1 przy 230VAC
3 przekaźniki wyjściowe, każdy z 1 zestykiem normalnie otwartym 5A AC1 przy 230VAC
2 przekaźniki wyjściowe, każdy z 1 zestykiem przełącznym 5A AC1 przy 230VAC

Obudowa: do montażu tablicowego 144x144 mm

Stopień ochrony: IP41 od przodu bez pokrywy ochronnej, IP54 od przodu z pokrywą ochronną, IP20 od tyłu

Certyfikaty i normy:

Zgodność z normami: IEC/EN 60255-6, IEC/EN 61000-6-3, IEC/EN 61000-6-2
