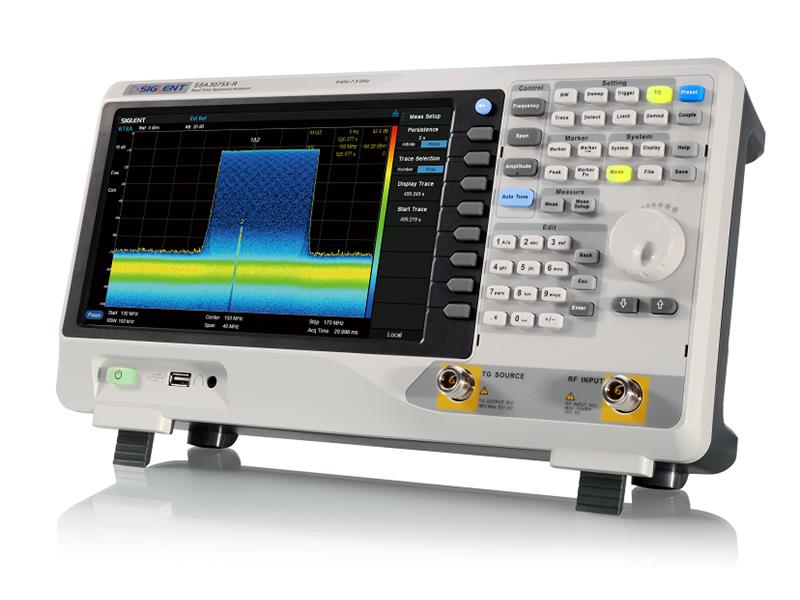

Analizatory widma Siglent seria SSA3000X-R
SSA3000X-R
Producent:
Siglent
Numer katalogowy:
SSA3000X-R

Profesjonalna instrukcja obsługi w języku polskim.

Modele: SSA3032X-R, SSA3050X-R, SSA3075X-R

W stosunku do analizatorów widma z przemiataniem, analizatory typu Real-Time mogą lepiej przechwytywać sygnały przemijające oraz krótkotrwałe. Przyrządy te najpierw przechwytują dane w czasie, a następnie przekształcają je na częstotliwość wykorzystując transformację Fouriera (FFT). Na osi Y wyświetlana jest amplituda mocy sygnału, natomiast na osi X częstotliwość sygnału.

Analizatory widma Real-Time seria SSA3000X-R produkcji SIGLENT są potężnymi i elastycznymi narzędziami do kompleksowej analizy widma RF i sygnałów. Z możliwością analizy w paśmie do 40MHz i 7,2μs 100% POI, analizator może zapewnić wielowymiarowe wyświetlanie sygnałów, zaawansowane wyzwalanie i przechwytywanie danych RF w celu rozwiązywania wyzwań dla nowoczesnych analizatorów RF, jak skacząca częstotliwość, konflikt kanału, interferencje widma, etc. Przyrządy są dostarczane z generatorem trasującym do analizy sieci, opcjonalnie szerokopasmowa analiza modulacji cyfrowej i pomiar EMI.

Zastosowania obejmują monitorowanie/ocenę transmisji, pomiar sieci komórkowej, IoT, WiFi i Bluetooth, badania i rozwój, edukacja, produkcja i serwis.

Cechy szczególne

  • Zakres częstotliwości analizy widma od 9kHz do 3,2GHz / 5,0GHz / 7,5GHz
  • Średni wyświetlany poziom szumu -165 dBm/Hz (typowo)
  • Offset szumu fazy -98 dBc/Hz przy 10kHz (typowo 1GHz)
  • Poziom niedoskonałości pomiaru < 0,7dB

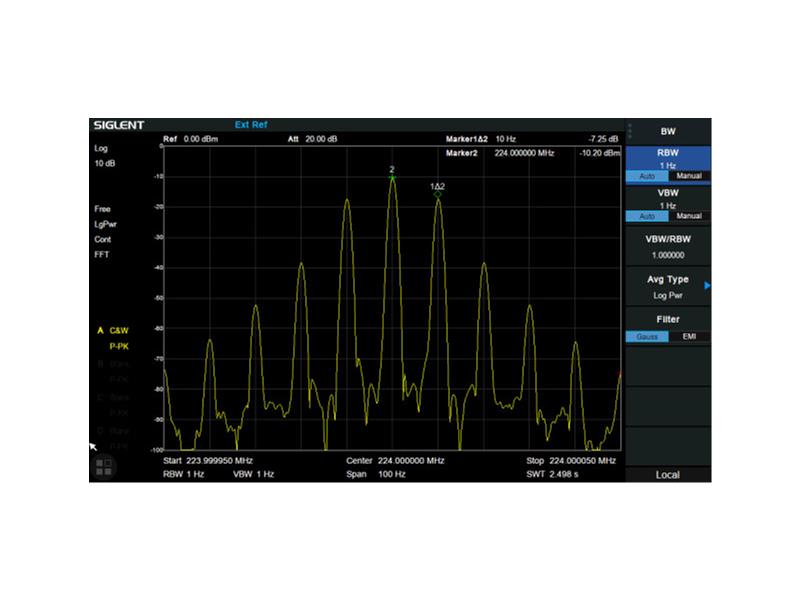

  • Minimalna rozdzielczość pasma (RBW) 1Hz
  • Przedwzmacniacz w standardzie
  • Generator trasujący w standardzie
  • Do 40MHz pasmo analizy Real-Time (opcja)
  • 100% POI 7,20μs, zakres dynamiczny 60dB

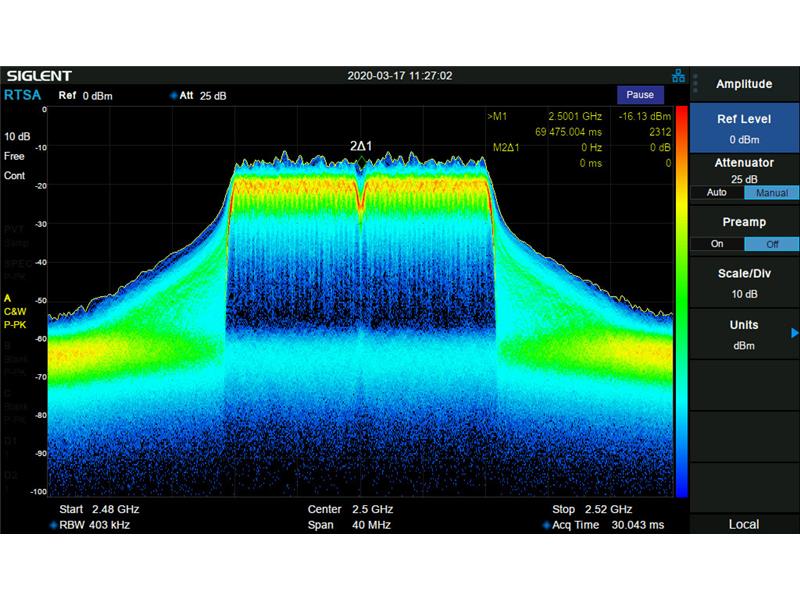

  • Wiele widoków gęstość, spektrogram, PvT i 3D
  • Zaawansowany zestaw pomiarowy (opcja)
  • Zestaw do pomiaru odbicia (opcja)
  • Funkcja analizy modulacji (opcja)
  • Funkcja pomiaru EMI (opcja)

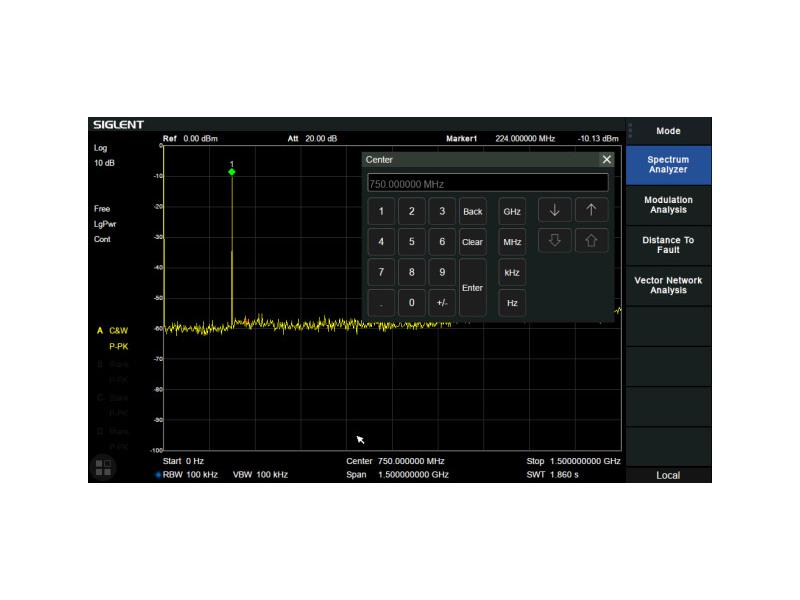

  • Ekran dotykowy 10,1 cala, mysz i klawiatura
  • Zdalne sterowanie z przeglądarki na PC

Dane techniczne

Model                                                           SSA3032X-R          SSA3050X-R           SSA3075X-R
Zakres częstotliwości                                    9kHz ÷ 3,2GHz      9kHz ÷ 5,0GHz       9kHz ÷ 7,5GHz
Rozdzielczość pasma                                     1Hz ÷ 3MHz          1Hz ÷ 3MHz            1Hz ÷ 3MHz
Średni wyświetlany poziom szumu                 -165 dBm/Hz           -165 dBm/Hz           -165 dBm/Hz
Szum fazy SSB                                            < -98 dBc/Hz         < -98 dBc/Hz            < -98 dBc/Hz
Punkt przecięcia z trzecią harmoniczną (TOI)     + 14 dBm            + 14 dBm                 + 14 dBm
Całkowita dokładność amplitudy                        < 0,7dB              < 0,7dB                  < 0,7dB
Generator trasujący                                    100kHz ÷ 5,0GHz  100kHz ÷ 5,0GHz  100kHz ÷ 7,5GHz

Szerokość pasma Real-Time:   25MHz, 40MHz (opcja)
SFDR:    60 dB
100% POI:    7,20 μs
Pomiar RTSA:    gęstość, spektrogram, 3D, PvT
Ekran dotykowy:    wielo-dotykowy, mysz i klawiatura na wyposażeniu

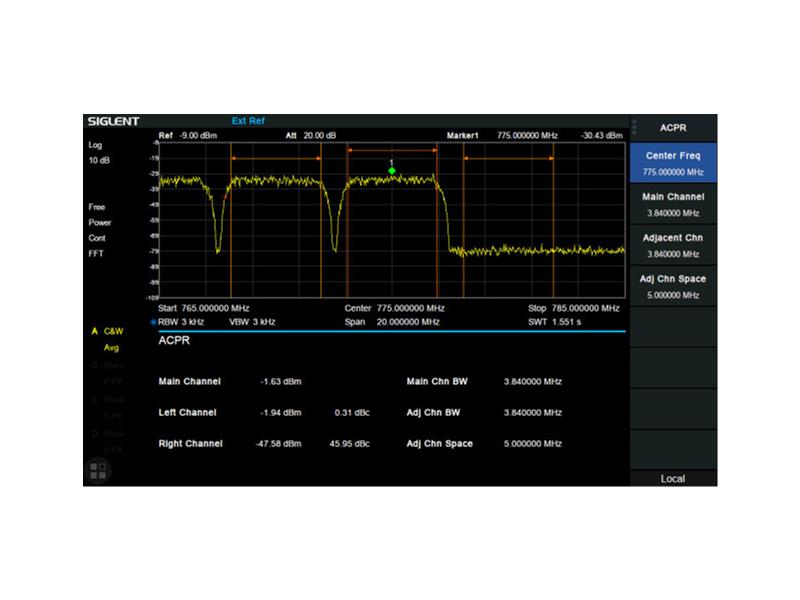

Zaawansowane pomiary:    CHP, ACPR, OBW, CNR, Harmoniczne, TOI, Monitor
Analiza modulacji:    AM, FM, ASK, FSK, MSK, PSK, QAM
Pomiar odbicia:   pomiar VSWR przy użyciu mostka odbicia

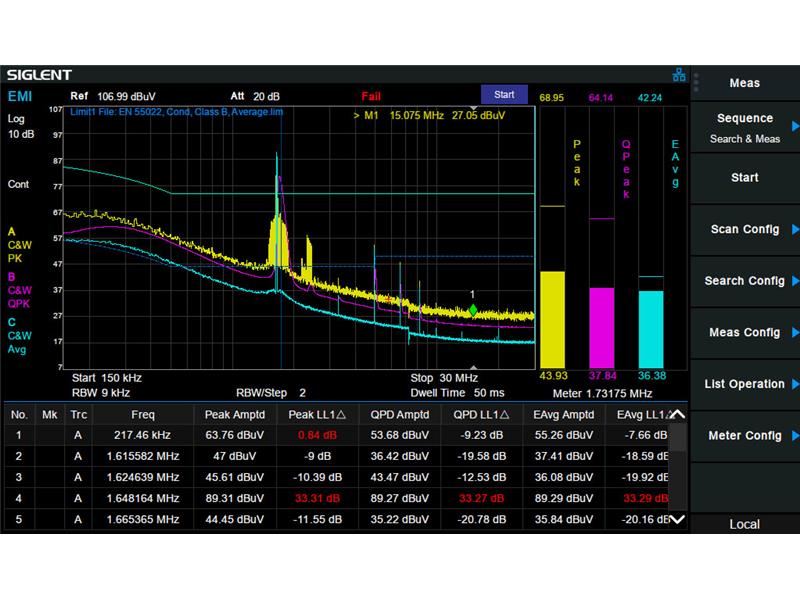

Pomiar EMI:   filtr EMI i detektor Quasi-Peak, skala logarytmiczna i linia graniczna
Interfejsy komunikacyjne:   LAN, USB Device, USB Host (USB-GPIB)
Możliwość zdalnego sterowania:   SCPI/Labview/IVI w oparciu USB-TMC/VXI-11/Socket/Telnet
Zdalny kontroler:   NI-MAX, przeglądarka Web, program Easy Spectrum, Eksplorator plików
