Analizator Ptr96

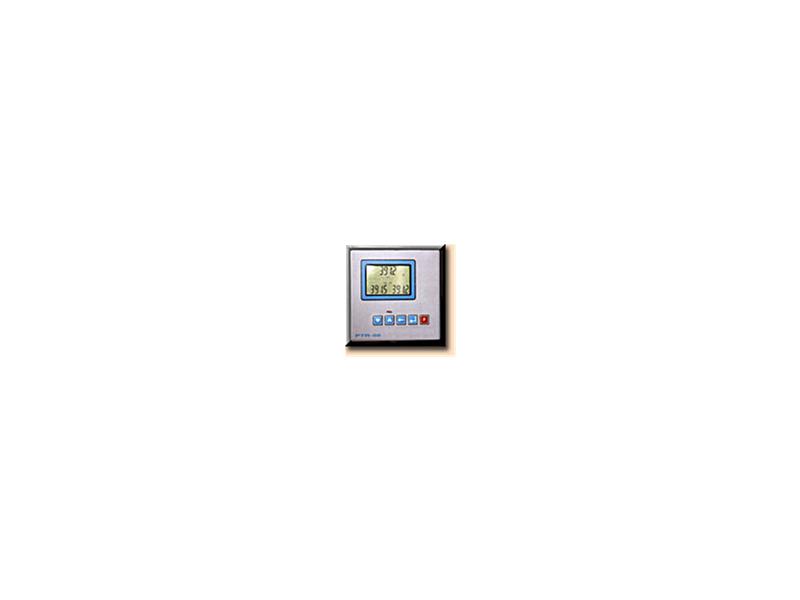

--- ANALIZATOR PTR96 ---

Umożliwia:

• 4-ĆWIARTKOWY POMIAR MOCY I ENERGII
• REJESTRACJA MAX I MIN. WIELKOŚCI
• METODA POMIARU TRUE R.M.S. DLA WSZYSTKICH WIELKOŚCI ELEKTR.
• POMIAR WSPÓŁCZYNNIKA ZAWARTOŚCI HARMONICZNYCH. (THD w napięciu i w prądzie)
• PODŚWIETLANY WYSWIETLACZ LCD
• INTERFEJS RS485 / RS232
• 2 UNIWERSALNE WYJŚCIA PRZEKAŹNIKOWE
• WIELKOŚĆ 96x96mm
• IZOLOWANE WSZYSTKIE WEJŚCIA I WYJŚCIA

PROGRAMOWANIE

Za pomocą klawiatury lub poprzez komputer mogą być ustawione następujące parametry:

• napięcie pomiarowe
• prąd pomiarowy
• adres i prędkość komunikacji
• funkcje przekaźników

PORT TRANSMISJI DANYCH (model PTR-FE)

Miernik posiada port szeregowy z programowną prędkością transmisji danych od 300 do 19.200 bps zgodny ze standardem RS-485. (typowo 9600 bps, dana 8 bitów bez parzystości i 1 bit stopu. Za pomocą oferowanego oprogramowania pracującego w środowisku WINDOWS możliwa jest transmisja wyników pomiarów do centralnego komputera.

Połączenie wykonuje się za pomocą dwużyłowego przewodu telekomunikacyjnego (ekranowana skrętka). Protokołem komunikacyjnym może być popularny MODBUS albo J-BUS.

Standard RS-485 pozwala dołączyć do 32 urządzeń do jednego przewodu.

UNIWERSALNE WYJŚCIA (model PTR-FE)

Miernik jest wyposażony w dwa wyjścia (izolowany styk zwierny przekaźnika), które mogą służyć następującym celom:

• sygnalizowanie stanów alarmowych mierzonych wielkości
• informowanie o energii czynnej (Ep+) i biernej (Eq+) przez wysyłanie impulsów licznikowych
• wyjścia sterowane za pomocą dostępnego oprogramowania centralnego komputera

WYŚWIETLACZ I KLAWIATURA

Podświetlany wyświetlacz LCD może pokazać ponad 30 mierzonych wielkości elektrycznych. Wyniki są zebrane w logiczne grupy i wyświetlane jako strony. Zmianę stron uzyskuje się przez przyciskanie klawiszy ze strzałkami.

Przyrząd posiada 5 klawiszy obsługi i jest zabezpieczony hasłem przed nieuprawnionymi osobami. Zarejestrowane wielkości maksymalne i minimalne, oraz liczniki energii uprawniona osoba może wyzerować.

REJESTROWANIE POMIARÓW

Urządzenie zapamiętuje i prezentuje następujące zmierzone wielkości minimalne i maksymalne:

• V12, V23, V31,
• I1, I2, I3,
• P1, P2, P3,
• P, Q, S,
• współczynnik mocy cos j i częstotliwość

PARAMETRY TECHNICZNE

• Pomiar trójfazowy czteroprzewodowy.
• Podłączenie do sieci nn czteroprzewodowej, do sieci sn i wn w układzie ze sztucznym zerem.
• Wejścia pomiarowe napięciowe i prądowe trzech faz są odizolowane od przyrządu.

OBWÓD POMIARU NAPIĘCIA (3 fazy)

Napięcie pomiarowe (Un)
100,110,230 or 400V

Obciążenie
1 mA na fazę

Zakres pomiaru
0 ÷ 120 % Un.

OBWÓD POMIARU PRĄDU (3 odizolowane fazy)

Prąd pomiarowy (In)
5 A

Obciążenie
0,2 VA na fazę

Zakres pomiaru
0 ÷ 120 % In.

Częstotliwość
50 lub 60 Hz.

WYDZIELONY PODWÓJNY SPOSÓB ZASILANIA

Napięcie zasilania
63,5/110 lub 230/400 V.

Obciążenie
3 VA

Zakres pracy
70 ÷ 120 % Vn

PARAMETRY ELEKTRYCZNE WYJŚĆ UNIWERSALNYCH

Liczba wyść:
2

Rodzaj
przekaźnikowe N.O. (normalnie otwarte)

Obciążalność
250V, 3A.

PORT SZEREGOWY TRANSMISJI DANYCH

Standard
RS485 lub RS232

Standardowa prędkość
9.600 bps.

Maksymalna długość kabla:
70 ÷ 120 % Vn

Maksymlna ilość mierników dołączonych do jednego kabla
31

DOKŁADNOŚĆ POMIARÓW

klasa 1

PARAMETRY MECHANICZNE

• wyświetlacz LCD z podświetlaniem
• obudowa do montażu panelowego w tablicę o wymiarach 96 x 96 mm.
• listwa przyłączeniowa typu Plug-in (rozłączna) przystosowana do kabla max. 2,5 mm2
• masa: 0,35 kg.
• klasa szczelności
  • przód IP55
  • pozostałe IP20.
• klasa ochrony: 2 IEC 1010
• klasa bezpieczeństwa kategoria III

AKCESORIA DODATKOWE (dostępne)

• Przekładniki prądowe x/5 albo x/1A.
• Konwerter RS 232/485 z optoizolacją
• Repeater RS 485.

SOFTWARE

Komunikacyjny Software (obsługa on line).
Data Base Software.
