Wyposażenie transformatora – kiedy co jest konieczne, a kiedy po prostu się opłaca?

Kiedy co jest potrzebne, a kiedy po prostu się opłaca?

Transformator bardzo rzadko psuje się dlatego, że jest źle zaprojektowany. Znacznie częściej problemy zaczynają się na detalach, które na etapie zamówienia uznano za drugorzędne. Zaciski, głowice, osłony, czujniki. Elementy, które nie robią wrażenia w folderze, ale po kilku latach pracy decydują o niezawodności, bezpieczeństwie i kosztach eksploatacji.

W tym artykule porządkujemy temat wyposażenia transformatora. Wyjaśniamy, które rozwiązania są technicznie konieczne, które zależą od warunków pracy, a które po prostu opłacają się w dłuższej perspektywie. Bez skrótów, za to z myśleniem eksploatacyjnym.



Dlaczego temat wyposażenia transformatora ma znaczenie

Transformator nie pracuje w próżni.

Pracuje w konkretnej sieci, w konkretnych warunkach środowiskowych, pod konkretnym obciążeniem. Wyposażenie dodatkowe nie zmienia jego mocy ani napięcia znamionowego, ale bardzo skutecznie wpływa na stabilność pracy, bezpieczeństwo i koszty eksploatacji.

Najdroższe awarie nie biorą się z uzwojeń. Biorą się z połączeń, przegrzewania, wilgoci, drgań i zdarzeń losowych. Dokładnie tam, gdzie pracuje osprzęt.



Zaciski transformatorowe - punkt styku teorii z rzeczywistością

Zaciski transformatorowe odpowiadają za połączenie transformatora z instalacją i przeniesienie prądu w sposób stabilny oraz bezpieczny przez wiele lat pracy. To element, w którym projekt spotyka się z praktyką montażową, a założenia obliczeniowe z realnymi warunkami obciążenia, temperatury i starzenia materiałów.

Ich rola nie kończy się na samym „przykręceniu przewodu".

Zaciski muszą utrzymać odpowiedni docisk, kompensować rozszerzalność cieplną przewodów i elementów metalowych oraz zachować niski opór przejścia w całym okresie eksploatacji. Właśnie dlatego są jednym z najczęstszych punktów, w których ujawniają się problemy po kilku latach pracy transformatora.

Źle dobrane zaciski prowadzą do lokalnego wzrostu temperatury styku, co przyspiesza degradację materiałów, powoduje luzowanie połączeń i w skrajnych przypadkach prowadzi do uszkodzeń, które trudno zdiagnozować na wczesnym etapie.

Często są to awarie rozwijające się powoli, bez wyraźnych sygnałów ostrzegawczych, aż do momentu, gdy pojawia się przerwa w zasilaniu lub konieczność interwencji serwisowej.

Na dobór zacisków wpływa kilka czynników, które zbyt często są upraszczane na etapie zamówienia. Liczy się nie tylko prąd znamionowy, ale również przekroje i materiał przewodów, sposób prowadzenia instalacji, liczba odejść, warunki chłodzenia oraz dostępność miejsca na bezpieczny montaż. Różnice, które na papierze wyglądają nieznacznie, w praktyce mogą decydować o trwałości całego przyłącza.

W Energeks mamy w ofercie różne typy zacisków transformatorowych, które dobieramy w zależności od mocy transformatora, konfiguracji instalacji i warunków pracy.

Każdy przypadek traktujemy indywidualnie, bo wiemy, że nie istnieje jeden „uniwersalny" zacisk dobry do wszystkiego. Dlatego zapraszamy do kontaktu już na etapie projektowania, aby dobrać rozwiązanie dokładnie odpowiadające rzeczywistym potrzebom inwestycji.

• Jeżeli temat doboru wyposażenia chcesz zgłębić szerzej, warto zajrzeć do artykułu:

„Nie tylko moc: Jak wybrać transformator z odpowiednim wyposażeniem?"



Głowice kablowe - ITK, OTK i konektorowe w praktyce eksploatacyjnej

Głowica kablowa to jeden z najbardziej niedocenianych elementów przyłącza średniego napięcia.

Nie zwiększa mocy transformatora, nie poprawia sprawności, nie rzuca się w oczy przy odbiorze.

A jednocześnie odpowiada za bezpieczne wprowadzenie kabla SN do transformatora i kontrolę pola elektrycznego w miejscu, gdzie warunki są najbardziej wymagające.

To właśnie w obszarze głowicy kumulują się naprężenia mechaniczne, wilgoć, różnice temperatur oraz lokalne koncentracje pola elektrycznego. Jeżeli głowica jest źle dobrana lub źle zamontowana, problemy pojawiają się nie od razu, ale po miesiącach lub latach pracy.



Głowice silikonowe ITK - do zastosowań wnętrzowych

Głowice ITK są przeznaczone do pracy w środowisku kontrolowanym, czyli wewnątrz budynków, kontenerów oraz prefabrykowanych stacji transformatorowych.

Zakłada się tutaj stabilne warunki temperaturowe, brak bezpośredniego wpływu opadów oraz ograniczone oddziaływanie promieniowania UV.

Ich podstawową zaletą jest przewidywalność parametrów izolacyjnych.

Silikonowa izolacja dobrze radzi sobie z długotrwałym obciążeniem elektrycznym i pozwala na skuteczną kontrolę pola elektrycznego w obrębie zakończenia kabla. Dla ekip montażowych ITK oznacza również czytelny i powtarzalny montaż, a dla służb utrzymania ruchu łatwiejszą diagnostykę w przyszłości.

ITK są właściwym wyborem tam, gdzie transformator pracuje w zamkniętej przestrzeni i warunki środowiskowe nie wprowadzają dodatkowych obciążeń dla izolacji.



Głowice silikonowe OTK - rozwiązanie napowietrzne bez kompromisów

Głowice OTK zostały zaprojektowane do pracy w warunkach zewnętrznych, gdzie transformator jest narażony na bezpośredni wpływ czynników atmosferycznych. Deszcz, śnieg, zmienne temperatury, promieniowanie UV oraz zanieczyszczenia środowiskowe są tutaj normą, a nie wyjątkiem.

W takich warunkach kluczowa jest odporność materiału izolacyjnego na starzenie oraz zachowanie stabilnych właściwości dielektrycznych w szerokim zakresie temperatur.

Głowice OTK spełniają te wymagania, dlatego w aplikacjach napowietrznych nie są rozwiązaniem opcjonalnym, lecz logicznym standardem.

Ich zastosowanie znacząco ogranicza ryzyko wyładowań powierzchniowych i degradacji izolacji, które w instalacjach zewnętrznych należą do najczęstszych przyczyn awarii.



Głowice konektorowe - elastyczność montażu i geometria stacji

Alternatywą dla klasycznych głowic silikonowych są głowice konektorowe, dostępne w wersjach prostych i kątowych. Ich główną zaletą jest elastyczność w dopasowaniu do układu stacji oraz prowadzenia tras kablowych.

Głowice konektorowe kątowe stosuje się tam, gdzie przestrzeń montażowa jest ograniczona lub gdzie konieczna jest zmiana kierunku prowadzenia kabla bez wprowadzania dodatkowych naprężeń mechanicznych. Pomagają uporządkować instalację i zmniejszyć ryzyko uszkodzeń kabla na łukach i załamaniach.

Głowice konektorowe proste sprawdzają się w klasycznych układach, gdzie przestrzeń nie stanowi ograniczenia, a priorytetem jest prostota, czytelność i łatwy dostęp serwisowy.

Niezależnie od geometrii, kluczowy pozostaje prawidłowy dobór głowicy do napięcia znamionowego oraz przekroju i materiału żyły roboczej kabla.

To właśnie ten etap decyduje o trwałości i niezawodności całego przyłącza.



Osłony izolatorowe przeciw ptakom - najtańsza ochrona przed drogą awarią

Zwarcia spowodowane przez ptaki nadal należą do częstszych przyczyn nieplanowanych wyłączeń w stacjach napowietrznych, szczególnie w lokalizacjach otwartych, na obrzeżach miast i w pobliżu terenów zielonych.

Wystarczy chwila nieuwagi i kontakt między elementami o różnych potencjałach, aby doszło do zwarcia i wyłączenia zasilania.

Osłony izolatorowe przeciw ptakom skutecznie ograniczają to ryzyko, chroniąc przepusty średniego napięcia nie tylko przed ptactwem, ale również przed przedostaniem się ciał obcych, zanieczyszczeń i wilgoci. Ich zadaniem jest zachowanie bezpiecznych odstępów izolacyjnych w miejscach szczególnie narażonych na przypadkowe zwarcia.

Z punktu widzenia eksploatacji to jedno z najbardziej opłacalnych rozwiązań.

Koszt osłony jest niewielki w porównaniu z kosztami interwencji serwisowej, wyłączenia stacji czy potencjalnych uszkodzeń elementów transformatora. To klasyczny przykład wyposażenia, które nie robi wrażenia w katalogu, ale realnie poprawia niezawodność instalacji i zmniejsza liczbę niepotrzebnych przestojów.

W stacjach napowietrznych osłony izolatorowe nie są dodatkiem estetycznym. Są prostym narzędziem zarządzania ryzykiem, które w długiej perspektywie po prostu się opłaca.



Jak wygląda to w praktyce - na przykładzie MarkoEco2

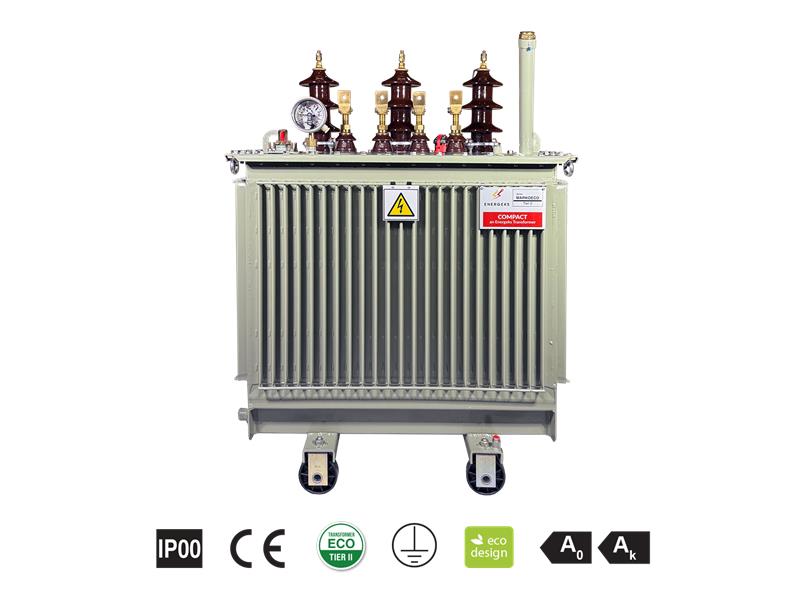

MarkoEco2 to hermetyczny transformator olejowy zaprojektowany zgodnie z wymaganiami EcoDesign Tier 2.

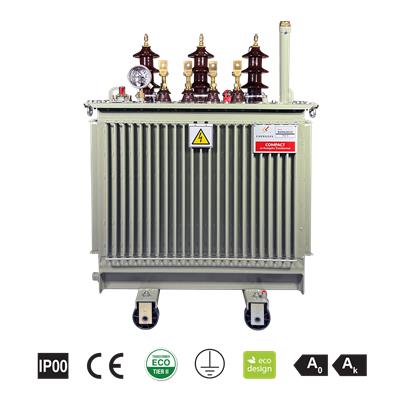

Hermetyczny transformator olejowy Energeks MarkoEco2 Kompaktowa konstrukcja zgodna z EcoDesign Tier 2, kompletne wyposażenie standardowe i możliwość dopasowania osprzętu do realnych warunków pracy





Już w standardzie jest kompletnym urządzeniem gotowym do pracy w sieci SN nN.

Standardowe wyposażenie obejmuje między innymi izolatory porcelanowe po stronie średniego i niskiego napięcia, przełącznik zaczepów beznapięciowy ±3×2,5 procent, pełny układ kontroli oleju, zawór przeciążeniowy, termometr, wskaźnik poziomu oleju, uchwyty transportowe, kółka jezdne i zaciski uziemiające.

Dodatkowo MarkoEco2 może być wykonany z ekranami elektrostatycznymi dedykowanymi do współpracy z instalacjami fotowoltaicznymi.

To oznacza, że transformator w wersji standardowej spełnia wymagania eksploatacji sieciowej bez konieczności doposażania go, żeby w ogóle mógł pracować.

Wyposażenie dodatkowe pozwala natomiast dopasować go do konkretnego scenariusza.

• Przekaźnik DGPT2 umożliwia zaawansowany monitoring temperatury, ciśnienia i gazów.
• Podkładki antywibracyjne poprawiają komfort pracy w obiektach przemysłowych.
• Zaciski TOGA po stronie SN i nN zwiększają jakość i ergonomię przyłączeń.
• Głowice konektorowe EUROMOLD 250 A ułatwiają montaż i serwis.

W wybranych aplikacjach możliwe jest również zastosowanie zintegrowanego przełącznika zaczepów pod obciążeniem Reinhausen.

Ważne jest to, że żadna z tych opcji nie jest próbą ratowania konstrukcji.

To narzędzia świadomej optymalizacji pod konkretne warunki pracy, profil obciążenia i oczekiwania eksploatacyjne. MarkoEco2 w standardzie daje stabilną bazę, a wyposażenie dodatkowe pozwala ten fundament rozsądnie wzmocnić tam, gdzie rzeczywiście ma to sens.
