- Producent:
- HT Instruments
- Numer katalogowy:
- HT100
Profesjonalna instrukcja obsługi w języku polskim.

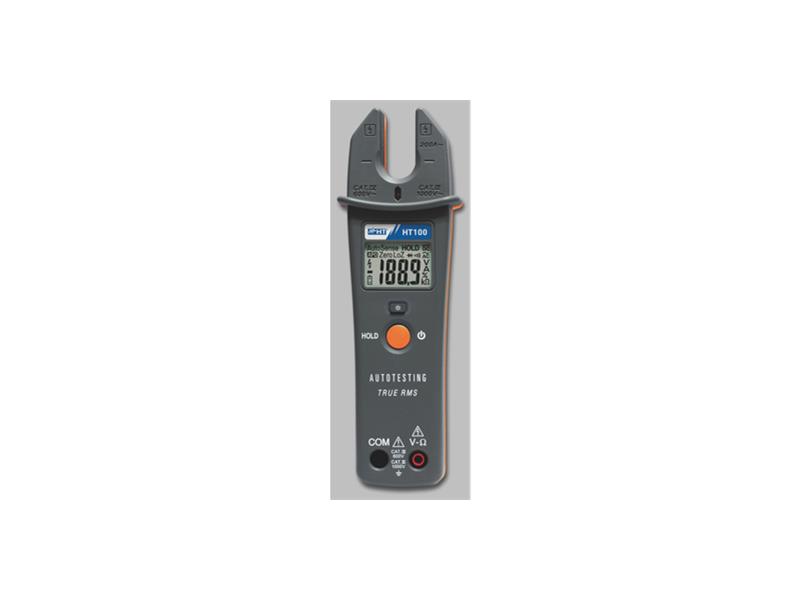

Profesjonalny miernik cęgowy HT100 jest przeznaczony do pomiaru prądów AC TRMS do 200A, jest zgodny z CAT IV 600V, CAT III 1000V, spełnia wymagania normy IEC/EN61010-1.
Jest wyposażony w "otwarte" cęgi i posiada wyświetlacz z maksymalnym odczytem 9999, funkcje "Voltsense" i Data HOLD, podświetlenie wyświetlacza ułatwia odczyty w warunkach słabego oświetlenia.
Wykonuje również pomiary napięcia AC/DC, rezystancji, test ciągłości i test diody.
Funkcja automatycznego wyłączenia zasilania pozwala chronić energię baterii.
Cechy szczególne
- Pomiar TRMS
- Pomiar prądu AC do 200A
- Napięcia AC/DC do 1000AV
- Funkcja "Voltsense" do wykrywania napięcia AC
- Rezystancja
- Test ciągłości z brzęczykiem
- Test diody
- Automatyczna zmiana zakresów
- Data HOLD
- Podświetlenie wyświetlacza
- Automatyczny wyłącznik zasilania
Dane techniczne
Dane elektryczne
Napięcie DC (automatyczna zmiana zakresów)
Zakresy:
- 2,2V ÷ 1000,0V
- -0,7V ÷ -1000,0V
Rozdzielczość: 0,1V
Dokładność: ±(0,3% odczytu + 2 cyfry)
Impedancja wejściowa: >6kΩ, około 420kΩ (przy 1000V)
Wytrzymałość: 1000VDC/ACrms
Napięcie AC (automatyczna zmiana zakresów)
Zakres: 1,3V ÷ 1000,0V
Rozdzielczość: 0,1V
Dokładność (*):
- ±(0,9% odczytu + 3 cyfry) (50 ÷ 60Hz)
- ±(1,5% odczytu + 3 cyfry) (61 ÷ 500Hz)
Impedancja wejściowa: >6kΩ, około 420kΩ (przy 1000V)
Wytrzymałość: 1000VDC/ACrms
Funkcja "Voltsense"
pomiar napięcia w zakresie 80V ÷ 1000V AV, 50 ÷ 60Hz
(*) Dokładności w odniesieniu do przebiegów sinusoidalnych. Dla przebiegów nie sinusoidalnych należy uwzględnić:
- Dodać 3,0% odczytu dla 1,0 ≤ CF < 2,0
- Dodać 5,0% odczytu dla 2,0 ≤ CF < 2,5
- Dodać 8,0% odczytu dla 2,5 ≤ CF < 3,0
VF = współczynnik szczytu
Prąd AC TRMS (automatyczna zmiana zakresów)
Zakres: 1,5A ÷ 200,0A
Rozdzielczość: 0,1A
Dokładność (*): ±(3% odczytu + 5 cyfr)
Pasmo: 50 ÷ 60Hz
Wytrzymałość: 200Arms
Wpływ sąsiadujących przewodników: <0,08A/A
(*) Dokładności w odniesieniu do przebiegów sinusoidalnych. Dla przebiegów nie sinusoidalnych należy uwzględnić:
- Dodać 3,0% odczytu dla 1,0 ≤ CF < 2,0
- Dodać 5,0% odczytu dla 2,0 ≤ CF < 2,5
- Dodać 8,0% odczytu dla 2,5 ≤ CF < 3,0
VF = współczynnik szczytu
Rezystancja i test ciągłości (automatyczna zmiana zakresów)
Zakres: 0 ÷ 9999Ω
Rozdzielczość: 1Ω
Dokładność (*): ±(0,9% odczytu + 2 cyfry)
Brzęczyk: ≤25Ω
Wytrzymałość: 1000VDC/ACrms
Maksymalne napięcie rozwarcia: 1,6V
Test diody
Zakres: 0,4 ÷ 0,8V
Rozdzielczość: 0,1V
Dokładność (*): ±(1% odczytu + 3 cyfry)
Wytrzymałość: 1000VDC/ACrms
Dane ogólne
Dane mechaniczne
- Wymiary: 193 x 54 x 31mm
- Waga (z bateriami): 280g
- Max średnica przewodnika: 16mm
Zasilanie
- Typ baterii: 2x1,5V alkaliczne typu AAA LR03
- Wskazanie rozładowania baterii: piktogram na wyświetlaczu
- Czas pracy z baterii: około 300 godzin
- Automatyczne wyłączenie: po około 20 min braku aktywności
Wyświetlacz
- Charakterystyka: 4 LCD (max 9999), punkt dziesiętny, wskazanie symbolu jednostki i podświetlenie
- Szybkość próbkowania: 2 razy/sek
- Typ konwersji: TRMS
Warunki klimatyczne
- Temperatura odniesienia: 23°C ± 5°C
- Temperatura pracy: 0 ÷ 50 °C
- Wilgotność pracy: <80% RH
- Temperatura magazynowania: -20 ÷ 60 °C
- Wilgotność magazynowania: <80% RH
Normy związane
- Bezpieczeństwo: IEC/EN 61010-1, IEC/EN61010-2-032/-2-033
- EMC: IEC/EN61326-1
- Izolacja: podwójna
- Stopnień zapylenia: 2
- Max wysokość użytkowania: 2000m
- Kategoria instalacji: CAT IV 600V, CAT III 1000V do ziemi
