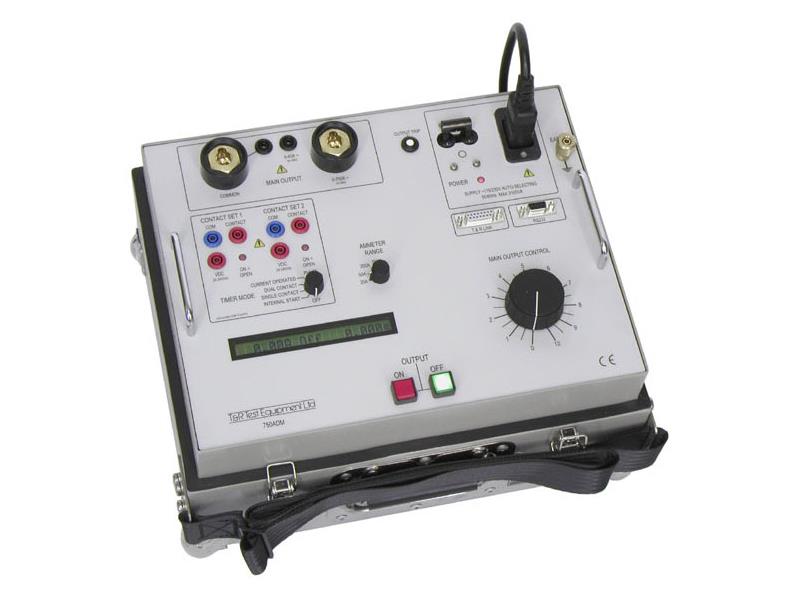

750ADM-H mk2 Zadajnik prądowy 750A do badania obwodów pierwotnych

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

- Wymuszanie prądu pierwotnego do 750A,
- Napięcie wyjściowe: 4V przy 500A,
- Wyjście 16V/40A dla badania obwodów wtórnych,
- Amperomierz True RMS z przechwytywaniem jednego okresu,
- Wielofunkcyjny system pomiaru czasu,
- Duży, podświetlany wyświetlacz LCD,
- Zabezpieczenie termiczne i przetężeniowe,
- Automatyczne wyłączenie po zakończeniu testu,
- Kompaktowe, przenośne wykonanie,
- Automatyczny wybór napięcia sieci.

Firma T&R Test Equipment jest liderem rynku przenośnych zadajników prądowych. Oferowane są zadajniki do badań obwodów wtórnych do 100A oraz do badań obwodów pierwotnych do 6000A. Wszystkie zadajniki mają mierniki True RMS, elastyczny system pomiaru czasu oraz intuicyjny interfejs użytkownika.

750ADM-H mk2 są kompaktowymi, zadajnikami do badania obwodów pierwotnych prądem do 750A. Zadajnik 750ADM-H ma bez obciążenia maksymalne napięcie wyjściowe 5V. Przyrządy idealnie pasują do badań wszystkich obwodów pierwotnych niskich mocy wymagających prądów do 750A przez krótki okres czasu.

Model przyrządu            Moc maksymalna                  Prąd maksymalny
750ADM-H                             3kVA                                   750A
PCU1-SP+NLU5000               11,5kVA                           3kA 5min/5kA 40s
PCU2/E+LU6000                      20kVA                                 6kA

Przyrząd posiada dwa wyjścia, pozwalając na wymuszanie prądów od kilkuset miliamperów do 750A. Napięcia do 16V są dostępna na wyjściu 40A, pozwalając na badania układów o wysokiej impedancji. Miernik zapewnia cztery kanały pomiaru prądu True RMS, pozwalając na ustawienie pełnego zakresu i poziomu wyzwolenia niezależnie na wybranym wyjściu. Miernik ma czas przechwytywania krótszy niż 20ms, pozwalając na dokładny pomiar wartości rms dla pojedynczego okresu. Dla wygody, niezawodności i bezpieczeństwa na wszystkich wejściach i wyjściach złącz zostały użyte przemysłowe standardy.

Przyrządy 750ADM-H są wszechstronnie zabezpieczone przez elektroniczne zabezpieczenia nadprądowe oraz przez zabezpieczenia termiczne.

System pomiaru czasu jest bardzo elastyczny bez pogorszenia łatwości użycia, pozwalając na szybki i z dużym stopniem dokładności pomiar czasów zadziałania, czasów resetu oraz ponownego zamknięcia. Na wyposażeniu są dwa styki wejściowe, każdy z nich może być wyzwalany stykiem beznapięciowym lub napięciem DC. Te styki wejściowe mają automatyczną czułość w wykrywaniu styków normalnie zamkniętych lub normalnie otwartych.

Przyrząd 750ADM-H może być używany do testowania wielu różnych aparatów:
- Wyłączników,
- Przekaźników zabezpieczających w obwodach pierwotnych,
- SPZ,
- Wyłączników MCB,
- Badania przekładni przekładników prądowych (z zewnętrznym miernikiem prądu obwodu wtórnego).

Dane techniczne

Wyjście główne:
Wyjście główne przyrządu ma dwa odczepy, pozwalając na wybór napięć aż do 16V i prądów do 750A.

Model 750ADM-H
- Zasilanie:                                                115V       230V
- Wyjście 750A:
  - Napięcie rozwarcia:                                 3,5V         5,0V
  - Napięcie przy 500A:                                 2,8V         4,0V
  - Prąd ciągły:                                            125A        125A
  - 5 min. zał.:                                             250A        250A
  - 1 min. zał.:                                             440A        500A
  - Prąd max.:                                              500A        750A
  - Czas z max. prądem:                                10s          20s
- Wyjście 40A:
   - Napięcie rozwarcia:                                 10V         16V
   - Napięcie przy pełnym obciążeniu:             7,5V         10V
   - Prąd ciągły:                                            10A          10A
   - 1 min. zał.:                                             40A          40A

Amperomierze:
Prądy wyjściowe są mierzone przez cyfrowy system True RMS z amperomierzem z pamięcią - kiedykolwiek wyjście jest wyłączone, bieżący wynik prądu jest zatrzymywany na wyświetlaczu.

Pomiar prądu
Zakres          Rozdzielczość           Prąd wyzwolenia           Dokładność                Czas przechwycenia
20,00A              0,01A                          21A                  ±0,5% odczytu + 5 cyfr            20ms
50,00A              0,01A                          53A                  ±0,5% odczytu + 5 cyfr            20ms
200,0A               0,1A                          210A                 ±0,5% odczytu + 5 cyfr            20ms
750A                  1A                            788A                 ±0,5% odczytu + 5 cyfr             20ms

Prąd wyzwolenia jest automatycznie ustawiony na 105% pełnej skali wybranego zakresu pomiarowego w celu ochrony badanego aparatu.

System pomiaru czasu
- Zakresy: 0-999,999s/9999,99s/99999,9s auto-zakresy,
- Rozdzielczość: 1ms/10ms/100ms,
- Dokładność:
        - ±0,01% odczytu + 2 cyfry (wszystkie tryby za wyjątkiem sterowania prądem),
        - ±0,01% odczytu + 4 cyfry (tryb sterowania prądem).

Obwody stykowe mają napięcie rozwarcia 24Vdc i prąd zwarcia 20mA. Każdy obwód stykowy automatycznie rozpoznaje styki normalnie zamknięte lub normalnie otwarte. Napięcie DC 24÷240Vdc może być również użyte do wyzwalania, jak również licznik czasu.

Funkcja zegara:
Tryb                                    Start licznika                                 Stop licznika
Wył.                                 Licznik aktywny                             Licznik nieaktywny
Start wewnętrzny                Nacisnąć "ON"                                     Styk 1
Styk pojedynczy                       Styk 1                                            Styk 1
Dwa styki                                Styk 1                                            Styk 2
Sterowanie prądem          Prąd > 20% zakresu                       Prąd < 20% zakresu

Wyjście jest automatycznie odłączane na koniec testu w celu ochrony badanego przekaźnika.

Port RS232:
Port RS232 pozwala na podłączenie do PC lub do drukarki.

T&R Link:
T&R Link pozwala na podłączenie źródła napięcia DVS3 mk2 z synchronizacją fazy do 750ADM.

Wymagane zasilanie:
Automatyczny wybór 750ADM-H
- 115V ±10% 50/60Hz 1-faza 1900VA max,
- 230V ±10% 50/60Hz 1-faza 3900VA max.

Zakres temperaturowy:
- Magazynowania: -20°C ÷ 60°C,
- Pracy: 0°C ÷ 45°C.

Wymiary:
- 380 x 314 x 221mm.

Waga:
- 750ADm-H: 23,5kg

Zabezpieczenia i bezpieczeństwo:
Przyrząd jest chroniony przez elektroniczne wyzwalacze nadprądowe i termiczne wyjść oraz przez wyłącznik na zasilaniu i w obwodzie mocy. Przyrząd jest wyposażony w zacisk uziemiający do podłączenia do lokalnego systemu uziemienia podczas badania na rozdzielni.
Przyrząd został skonstruowany zgodnie z BSEN61010 i jest oznaczony znakiem CE.
